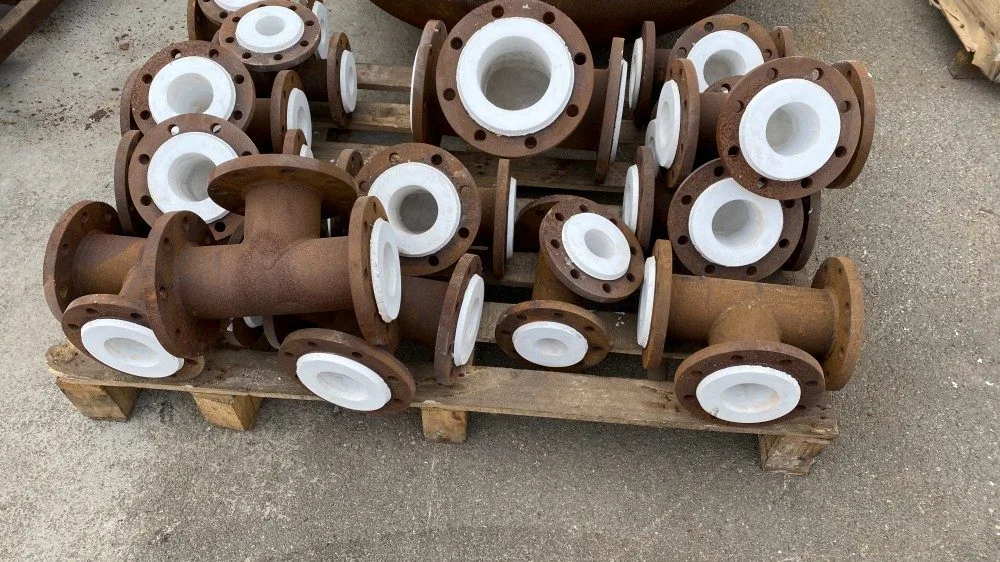

PTFE রেখাযুক্ত অ্যাসিড প্রতিরোধী রাসায়নিক টি

Zhuoyan PTFE রেখাযুক্ত অ্যাসিড প্রতিরোধী রাসায়নিক টি হল একটি পাইপ ফিটিং যা শিল্প পাইপলাইন সিস্টেমে রাসায়নিক প্রতিরোধের জন্য ডিজাইন করা হয়েছে। পণ্যটিতে একটি অভ্যন্তরীণ PTFE আস্তরণের সাথে মিলিত একটি ধাতব বাইরের শেল রয়েছে, যা স্টিলের যান্ত্রিক শক্তি এবং PTFE-এর রাসায়নিক জড়তা ব্যবহার করে। টি স্ট্রাকচারে একটি প্রধান পাইপ এবং একটি শাখা পাইপ রয়েছে যা একটি "T" আকৃতি তৈরি করে, যা পাইপিং নেটওয়ার্কগুলিতে তরল ডাইভারশন বা কনভারজেন্স সক্ষম করে। এই আস্তরণের প্রযুক্তি ক্ষয়কারী মিডিয়া এবং ধাতব স্তরের মধ্যে সরাসরি যোগাযোগকে বাধা দেয়, ক্ষয়-প্ররোচিত ফুটো হওয়ার ঝুঁকি হ্রাস করে এবং পরিষেবা জীবনকে প্রসারিত করে। Zhuoyan PTFE রেখাযুক্ত tees শিল্প প্রয়োজনীয়তা মেটাতে আস্তরণের ঘনত্ব এবং বেধের সামঞ্জস্যের দিকে মনোযোগ দিয়ে তৈরি করা হয়।

পিটিএফই লাইনডেসিড রেজিস্ট্যান্টকেমিক্যাল টি কি?

একটি PTFE রেখাযুক্ত অ্যাসিড প্রতিরোধী রাসায়নিক টি (এটি PTFE রেখাযুক্ত টি-পিস বা রাসায়নিক টি হিসাবেও উল্লেখ করা হয়) একটি পাইপলাইন উপাদান যা ভিতরের পৃষ্ঠে পলিটেট্রাফ্লুরোইথিলিন (PTFE) দিয়ে রেখাযুক্ত একটি ধাতব বডি নিয়ে গঠিত। এটি পাইপিং সিস্টেমে একটি শাখা সংযোগ হিসাবে কাজ করে, একটি খাঁড়ি থেকে দুটি আউটলেটে প্রবাহকে বিভক্ত বা দুটি খাঁড়ি থেকে একটি আউটলেটে একত্রিত করার অনুমতি দেয়। PTFE আস্তরণ পরিবহন তরল এবং ধাতব খোলের মধ্যে একটি বাধা হিসাবে কাজ করে, রাসায়নিক আক্রমণ থেকে পাইপকে রক্ষা করে। এই নকশাটি আক্রমনাত্মক রাসায়নিক, উচ্চ-বিশুদ্ধতা মিডিয়া, বা উচ্চতর তাপমাত্রা জড়িত অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে প্রাসঙ্গিক যেখানে স্ট্যান্ডার্ড ধাতুর ফিটিংগুলি ক্ষয় বা দূষণের শিকার হবে৷ PTFE রেখাযুক্ত অ্যাসিড প্রতিরোধী রাসায়নিক টি সমান টি এবং টি কনফিগারেশন হ্রাস করা পাওয়া যায় এবং বিভিন্ন পাইপ ব্যাসের জন্য বিভিন্ন আকারে তৈরি করা যেতে পারে।

অ্যাপ্লিকেশন

PTFE রেখাযুক্ত অ্যাসিড প্রতিরোধী রাসায়নিক টিসগুলি শিল্প পাইপিং সিস্টেমে ব্যবহৃত হয় যা ক্ষয়কারী তরল, উচ্চ-বিশুদ্ধ তরল, বা দূষণ নিয়ন্ত্রণের প্রয়োজন মিডিয়া পরিবহন করে।

সাধারণ আবেদন ক্ষেত্র অন্তর্ভুক্ত:

· রাসায়নিক শিল্প:রাসায়নিক উদ্ভিদে শক্তিশালী অ্যাসিড (সালফিউরিক অ্যাসিড, নাইট্রিক অ্যাসিড, হাইড্রোক্লোরিক অ্যাসিড), শক্তিশালী ক্ষার (সোডিয়াম হাইড্রক্সাইড, পটাসিয়াম হাইড্রক্সাইড), এবং জৈব দ্রাবক পরিবহন।

· ফার্মাসিউটিক্যাল শিল্প:উচ্চ-বিশুদ্ধতার বিকারক এবং সক্রিয় উপাদানের পরিবাহিত করা যেখানে পণ্যের বিশুদ্ধতা বজায় রাখতে হবে।

· পেট্রোকেমিক্যাল এবং তেল ও গ্যাস:ক্ষয়কারী হাইড্রোকার্বন, টক গ্যাস এবং রাসায়নিক সংযোজন প্রক্রিয়াকরণ এবং পরিবহন।

· জল চিকিত্সা:আক্রমনাত্মক উপাদান সহ ক্ষয়কারী চিকিত্সা রাসায়নিক, ব্লিচ এবং বর্জ্য জল পরিচালনা করা।

· খাদ্য প্রক্রিয়াকরণ:অম্লীয় বা ক্ষারীয় খাদ্য উপাদান স্থানান্তর এবং পরিচ্ছন্নতার সমাধান যেখানে স্বাস্থ্যবিধি এবং ক্ষয় প্রতিরোধের প্রয়োজন।

· সেমিকন্ডাক্টর শিল্প:ইলেকট্রনিক্স উত্পাদনে অতি বিশুদ্ধ জল এবং উচ্চ-বিশুদ্ধতা রাসায়নিক বিকারক সরবরাহ।

সাধারণ পরিস্থিতিতে অন্তর্ভুক্ত:

· অ্যাসিড স্থানান্তর লাইন:রাসায়নিক উদ্ভিদে ঘনীভূত সালফিউরিক অ্যাসিড, নাইট্রিক অ্যাসিড বা হাইড্রোক্লোরিক অ্যাসিড পরিবহন করা।

· কস্টিক প্রসেসিং সিস্টেম:সজ্জা এবং কাগজ, টেক্সটাইল এবং রাসায়নিক প্রক্রিয়াকরণে সোডিয়াম হাইড্রক্সাইড বা পটাসিয়াম হাইড্রক্সাইড সমাধান পরিচালনা করা।

· দ্রাবক ডেলিভারি সিস্টেম:টলিউইন, জাইলিন এবং ক্লোরিনযুক্ত হাইড্রোকার্বনের মতো জৈব দ্রাবক পৌঁছে দেওয়া যেখানে কার্বন ইস্পাত আক্রমণের জন্য সংবেদনশীল হবে।

· উচ্চ-বিশুদ্ধ জল ব্যবস্থা:ধাতব দূষণ রোধ করার জন্য ফার্মাসিউটিক্যাল এবং সেমিকন্ডাক্টর সুবিধাগুলিতে ডিওনাইজড জল বা অতি বিশুদ্ধ জল বিতরণ।

· বর্জ্য শোধন ব্যবস্থা:পরিবেশগত শোধনাগারগুলিতে ক্ষয়কারী বর্জ্য জল এবং রাসায়নিক বর্জ্য প্রবাহ পরিচালনা করা।

কাজের নীতি এবং উত্পাদন প্রক্রিয়া

কাজের নীতি

PTFE আস্তরণ ক্ষয়কারী মাধ্যম এবং ধাতব খোলের মধ্যে রাসায়নিকভাবে নিষ্ক্রিয় বিচ্ছিন্নতা স্তর হিসাবে কাজ করে। PTFE (পলিটেট্রাফ্লুরোইথিলিন) হল একটি ফ্লুরোপলিমার যার একটি কার্বন-ফ্লোরিন বন্ড কাঠামো রয়েছে যা উচ্চ রাসায়নিক স্থিতিশীলতা প্রদান করে। উপাদানটি বেশিরভাগ অ্যাসিড, ক্ষার এবং জৈব দ্রাবক দ্বারা আক্রমণ প্রতিরোধী, গলিত ক্ষার ধাতু, মৌলিক ফ্লোরিন এবং উচ্চ তাপমাত্রায় নির্দিষ্ট ফ্লোরিনযুক্ত যৌগগুলি বাদ দিয়ে। এই জড়তা ধাতব বাইরের শেলের অখণ্ডতার সাথে আপস না করেই আক্রমনাত্মক মিডিয়া পরিবহন করতে দেয়। ধাতব শেল সিস্টেমের চাপ এবং যান্ত্রিক লোড সহ্য করার জন্য কাঠামোগত শক্তি প্রদান করে, যখন PTFE আস্তরণ প্রক্রিয়া তরলের সাথে রাসায়নিক সামঞ্জস্যতা নিশ্চিত করে।

উত্পাদন প্রক্রিয়া

PTFE আস্তরণের জন্য দুটি প্রাথমিক উত্পাদন পদ্ধতি ব্যবহার করা হয়:

1. পাউডার ছাঁচনির্মাণ (আইসোস্ট্যাটিক / কম্প্রেশন ছাঁচনির্মাণ)
PTFE পাউডার টি ছাঁচের গহ্বরে ভরা হয় এবং উচ্চ-চাপের আইসোস্ট্যাটিক প্রেসিং (সাধারণত প্রায় 30 MPa) এর সাপেক্ষে, একটি ঘন, অভিন্ন আস্তরণের স্তর গঠনের জন্য একটি সিন্টারিং প্রক্রিয়া দ্বারা অনুসরণ করা হয়। এই প্রক্রিয়াটি উচ্চতর আস্তরণের ঘনত্ব এবং উন্নত কর্মক্ষমতা প্রদান করে।

2. এক্সট্রুশন (ধাক্কা) পদ্ধতি
PTFE পাউডার টিউব আকারে এক্সট্রুড করা হয় এবং তারপর ধাতব পাইপের মধ্যে টানা হয়। এই পদ্ধতিটি প্রাথমিকভাবে ছোট ব্যাস (DN100 পর্যন্ত) এবং নিম্ন ঋণাত্মক চাপ প্রয়োগের জন্য ব্যবহৃত হয়।

আস্তরণের গঠনের পরে, সমাবেশ প্রক্রিয়ায় ধাতু শেল উপাদানগুলিকে ঢালাই করা এবং যৌথ অখণ্ডতা এবং সিলিং কার্যকারিতা নিশ্চিত করার জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন অনুযায়ী ফ্ল্যাঞ্জ সংযুক্ত করা জড়িত।

ব্যবহারের সতর্কতা

সর্বোত্তম পরিষেবা জীবন এবং PTFE লাইনযুক্ত টি-এর নিরাপদ অপারেশন নিশ্চিত করতে, নিম্নলিখিত বিষয়গুলি লক্ষ্য করা উচিত:

1. তাপমাত্রা এবং চাপের সীমা:

· অপারেটিং তাপমাত্রা পরিসীমা: ইতিবাচক চাপে -180°C থেকে +160°C।

· চাপের রেটিং: আকার এবং প্রক্রিয়ার উপর নির্ভর করে সাধারণত 2.5-3.0 MPa পর্যন্ত।

2. ইনস্টলেশন:

· ইনস্টলেশনের আগে ফ্ল্যাঞ্জ সিলিং পৃষ্ঠগুলি অবশ্যই স্ক্র্যাচ, কাটা বা প্রভাব থেকে রক্ষা করতে হবে।

· আস্তরণ প্রয়োগ করার পরে ধাতব বডিতে ঢালাই, কাটা বা শিখা গরম করবেন না; তাপের উত্স থেকে কমপক্ষে 1 মিটার দূরত্ব বজায় রাখুন।

ফ্ল্যাঞ্জযুক্ত সংযোগ বোল্ট করার সময় সঠিক গ্যাসকেট এবং টর্ক স্পেসিফিকেশন ব্যবহার করুন।

3. সঞ্চয়স্থান:

সরাসরি সূর্যালোক এবং বৃষ্টি থেকে দূরে একটি আচ্ছাদিত এলাকায় সংরক্ষণ করুন।

· ভারী স্ট্যাকিং বা প্রভাব এড়িয়ে চলুন যা আস্তরণের ক্ষতি করতে পারে।

4. সীমাবদ্ধতা:

· PTFE গলিত ক্ষারীয় ধাতু, মৌলিক ফ্লোরিন, বা ক্লোরিন ট্রাইফ্লুরাইড এবং ইউরেনিয়াম হেক্সাফ্লোরাইডের মতো নির্দিষ্ট ফ্লোরিনযুক্ত যৌগগুলির জন্য উপযুক্ত নয়৷

· তাপমাত্রা এবং চাপের সীমা একই সাথে অতিক্রম করা উচিত নয়; উচ্চ তাপমাত্রা সর্বোচ্চ অনুমোদিত চাপ কমাতে পারে।

FAQ

প্রশ্ন 1: PTFE রেখাযুক্ত টিজগুলি কী কী রাসায়নিকগুলি পরিচালনা করতে পারে?
A1:PTFE বেশিরভাগ অ্যাসিড, ক্ষার এবং জৈব দ্রাবক প্রতিরোধী। এটি সালফিউরিক অ্যাসিড, নাইট্রিক অ্যাসিড, হাইড্রোক্লোরিক অ্যাসিড, সোডিয়াম হাইড্রক্সাইড এবং অনেক জৈব দ্রাবকের সাথে সামঞ্জস্যপূর্ণ। ব্যতিক্রমগুলির মধ্যে রয়েছে গলিত ক্ষারীয় ধাতু, মৌলিক ফ্লোরিন এবং উচ্চ তাপমাত্রায় নির্দিষ্ট ফ্লোরিনযুক্ত যৌগ।

প্রশ্ন 2: এই টিজগুলি কী তাপমাত্রা পরিসীমা সমর্থন করে?
A2:PTFE-রেখাযুক্ত টি-180°C থেকে +160°C পর্যন্ত ইতিবাচক চাপে ব্যবহার করা যেতে পারে। উৎপাদন প্রক্রিয়ার উপর নির্ভর করে ভ্যাকুয়াম অবস্থার অধীনে তাপমাত্রার সীমা কম।

Q3: PTFE রেখাযুক্ত টিসের জন্য কি মাপ পাওয়া যায়?
A3:স্ট্যান্ডার্ড মাপ সাধারণত DN15 (1/2") থেকে DN600 (24") পর্যন্ত হয়ে থাকে, সমান টি এবং রিডুসিং টি কনফিগারেশন উভয়ই উপলব্ধ। কাস্টম মাপ নির্দিষ্ট প্রকল্প প্রয়োজনীয়তা জন্য নির্মিত হতে পারে.

প্রশ্ন 4: পিটিএফই আস্তরণের গুণমান কীভাবে পরীক্ষা করা হয়?
A4:আস্তরণের অখণ্ডতা সাধারণত স্পার্ক টেস্টিং (বৈদ্যুতিক স্রাব সনাক্তকরণ) ব্যবহার করে নির্দিষ্ট ভোল্টেজে (সাধারণত 10-25 কেভিএ) আস্তরণের স্তরে কোনও পিনহোল বা ত্রুটি সনাক্ত করতে পরীক্ষা করা হয়। হাইড্রোস্ট্যাটিক চাপ পরীক্ষাও সমাপ্ত জিনিসপত্রের উপর সঞ্চালিত হয়।

প্রশ্ন 5: PTFE রেখাযুক্ত টিস ভ্যাকুয়াম অবস্থার অধীনে ব্যবহার করা যেতে পারে?
A5:হ্যাঁ। আইসোস্ট্যাটিক প্রেসিং ব্যবহার করে তৈরি পণ্যগুলি ভ্যাকুয়াম অবস্থার অধীনে ব্যবহার করা যেতে পারে। ভ্যাকুয়াম অবস্থার অধীনে সর্বাধিক অপারেটিং তাপমাত্রা নির্দিষ্ট উত্পাদন পদ্ধতির উপর নির্ভর করে।
