PTFE রেখাযুক্ত রাসায়নিক পাইপলাইন কনুই

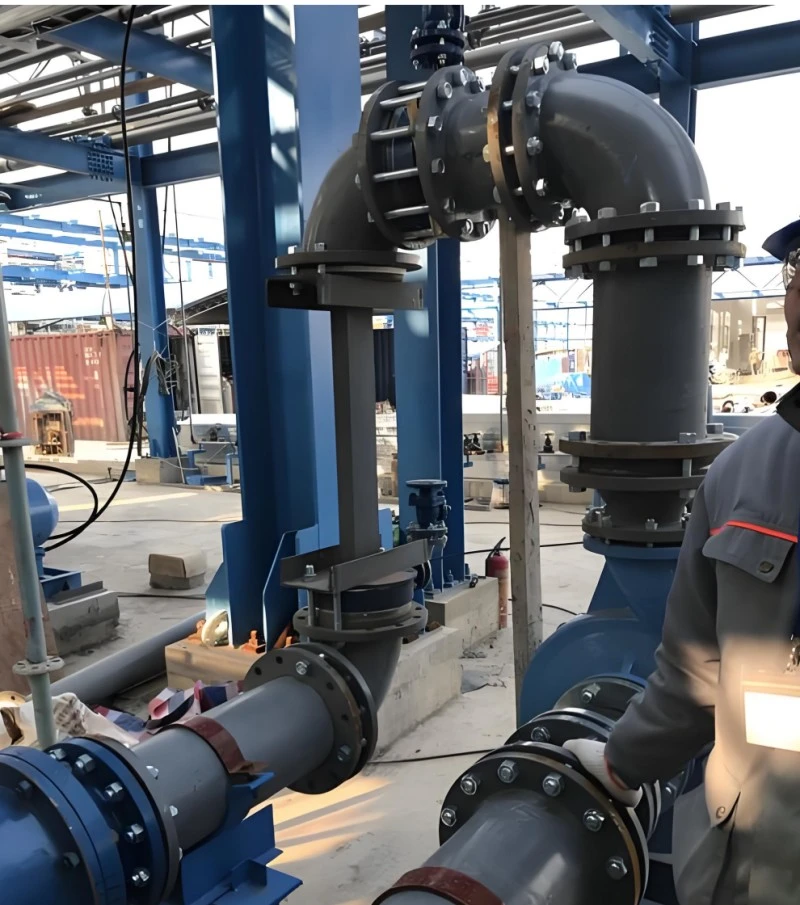

PTFE রেখাযুক্ত রাসায়নিক পাইপলাইন কনুই Zhuoyan, চীন থেকে একটি পেশাদার প্রস্তুতকারকের দ্বারা অফার করা হয়, যা ক্ষয়-বিরোধী রাসায়নিক পাইপিং সিস্টেমের ভিতরে একটি অপরিহার্য কোর ফিটিং। ক্ষয়কারী তরল বিতরণ লাইনে, কনুইতে প্রবাহের দিক পরিবর্তন হয়; অ্যাসিড, ক্ষার এবং ফ্লোরিনযুক্ত মিডিয়া দ্বারা উচ্চ-গতির স্কোরিং বাঁক অবস্থানগুলিকে পুরো পাইপলাইনের সবচেয়ে দুর্বল ব্যর্থতার পয়েন্ট করে তোলে। সাধারণ কার্বন-ইস্পাত কনুই দ্রুত ক্ষয় ভোগ করে; সহজ স্প্রে করা জিনিসপত্র সহজে মাঝারি scouring অধীনে আবরণ পিলিং আছে. আমাদের যৌগিক কনুই উচ্চ-শক্তির কার্বন-স্টিলের বাইরের শরীর এবং বিজোড় পূর্ণ-কভারেজ PTFE অভ্যন্তরীণ আস্তরণকে একত্রিত করে, বিশেষভাবে বাঁক কোণে ক্ষয়-ক্ষয়ের ঝুঁকি সমাধান করে। এটি সরাসরি PTFE রেখাযুক্ত সোজা পাইপ, টিজ এবং রিডুসারের সাথে মিলিত হতে পারে, বিদেশী রাসায়নিক শিল্প পার্কের বন্ধ ক্ষয়কারী-মাঝারি পরিবাহক লাইনে ব্যাপকভাবে প্রয়োগ করা হয়।

PTFE রেখাযুক্ত রাসায়নিক পাইপলাইন কনুই কি

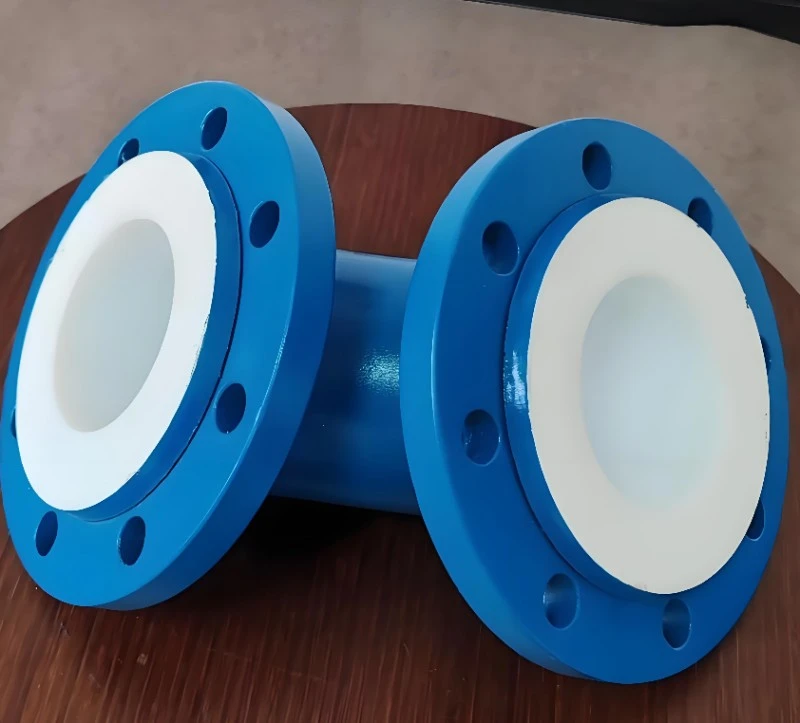

PTFE রেখাযুক্ত রাসায়নিক পাইপলাইন কনুই নিবেদিত অ্যান্টি-জারা পাইপ বাঁক ফিটিং, কার্বন-ইস্পাত কনুই বডি এবং বিজোড় ভ্যাকুয়াম-লেমিনেটেড PTFE ভিতরের লাইনার গঠিত। এর মূল কাজটি রাসায়নিক পরিবাহী পাইপলাইনের ভিতরে তরল প্রবাহের দিক পরিবর্তন করছে। সোজা পাইপলাইন বিভাগ থেকে ভিন্ন, কনুইয়ের ভিতরের বাঁকানো পৃষ্ঠটি ক্রমাগত উচ্চ-গতি মাঝারি স্কোরিং বহন করে। আমাদের পণ্য 100% সম্পূর্ণ PTFE কভারেজ অর্জন করে বেন্ডিং আর্ক, ভিতরের বোর এবং ফ্ল্যাঞ্জ সিলিং ফেস এক্সপোজড মেটাল এরিয়া ছাড়াই। বিভিন্ন পাইপিং রাউটিং প্রয়োজনীয়তার জন্য একাধিক নমন কোণে উপলব্ধ। এটি প্যাসিভ পাইপ ফিটিং এর অন্তর্গত, প্রতিক্রিয়া, স্টোরেজ বা বিচ্ছেদের জন্য ব্যবহৃত হয় না, শুধুমাত্র বন্ধ কনভেয়িং লুপে মাঝারি ডাইভারশনের জন্য এবং HG20536 অ্যান্টি-জারোশন ফ্ল্যাঞ্জের মাধ্যমে অন্যান্য রেখাযুক্ত পাইপ উপাদানগুলির সাথে সংযোগ স্থাপন করে।

সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন টেবিল

মূল বৈশিষ্ট্য

1. ফ্লো স্কোরিংয়ের বিরুদ্ধে সম্পূর্ণ-আর্ক সিমলেস লাইনিং পুরো নমন আর্কটি অবিচ্ছেদ্য PTFE ক্ল্যাডিং পায়, ফ্লো টার্নিং পজিশনে কোনও স্প্লিসিং ঢালাই নেই, কার্যকরভাবে উচ্চ-গতির ক্ষয়কারী তরল থেকে ক্রমাগত ঘামাচি প্রতিরোধ করে, পাইপিং নেটওয়ার্কের সবচেয়ে দুর্বল অবস্থানের পরিষেবা জীবনকে ব্যাপকভাবে প্রসারিত করে।

2. জিরো-ডেড-অ্যাঙ্গেল ফ্ল্যাঞ্জ ইন্টিগ্রাল কভারিং ইনার বোর এবং ফ্ল্যাঞ্জ সিলিং সারফেস ক্রমাগত PTFE দ্বারা মোড়ানো হয়, ফ্ল্যাঞ্জ জয়েন্টে ফাটল জারা ঝুঁকি দূর করে, আস্তরণ এবং ইস্পাত ম্যাট্রিক্সের মধ্যে মাঝারি ছিদ্র এড়ায়।

3. জটিল লেআউটের জন্য মাল্টি-অ্যাঙ্গেল নমনীয় নির্বাচন 45°,90°,180° তিনটি মূলধারার কোণ প্রদান করে, জটিল ওয়ার্কশপ পাইপলাইন বাঁক, বাইপাস এবং ইউ-লুপ লেআউট সন্তুষ্ট করে, সাইটের সেকেন্ডারি পরিবর্তনের কাজ কমিয়ে দেয়।

4. উচ্চ-শক্তি কার্বন-ইস্পাত ম্যাট্রিক্স নকল কার্বন-ইস্পাত কনুই শরীরের সিস্টেমের চাপ এবং বহিরাগত যান্ত্রিক প্রভাব বহন করে, পাইপলাইনের তাপীয় সম্প্রসারণ এবং সংকোচনের অধীনে বিকৃতি এড়ায়।

5. সম্পূর্ণ-সিরিজ রেখাযুক্ত পাইপিং ইউনিফাইড HG20536 অ্যান্টি-জারা ফ্ল্যাঞ্জ মাত্রার সাথে পারফেক্ট ইন্টারচেঞ্জেবিলিটি, ঝুওয়ান রেখাযুক্ত সোজা পাইপ, টি, রিডিউসার এবং প্রধান প্রক্রিয়া সরঞ্জামগুলির সাথে বিনিময়যোগ্যভাবে একত্রিত হতে পারে।

6. কমপ্যাক্ট প্রি-ফেব্রিকেটেড স্ট্রাকচার ফিনিশড কনুই সম্পূর্ণভাবে কারখানায় প্রাক-রেখাযুক্ত, কোনও অন-সাইট লাইনিং অপারেশনের প্রয়োজন নেই, রাসায়নিক-প্ল্যান্ট পাইপিং ইনস্টলেশন চক্রকে ছোট করুন।

অপারেশন সতর্কতা

1. মাঝারি অভিযোজনযোগ্যতা: যদিও বেশিরভাগ ক্ষয়কারী তরল প্রতিরোধী, গলিত ক্ষারীয় ধাতু এবং ক্লোরিন ট্রাইফ্লুরাইড PTFE আস্তরণের ক্ষতি করবে; এই ধরনের মিডিয়ার জন্য আবেদন করবেন না। 3 মিমি পুরু আস্তরণে আপগ্রেড করুন যদি তরলে হাইড্রোফ্লুরিক অ্যাসিড থাকে এবং শক্তিশালী স্কোরিং প্রভাব নিয়ে আসে।

2. প্রবাহ হার সীমাবদ্ধতা: দীর্ঘমেয়াদী অত্যধিক উচ্চ প্রবাহ বেগ এড়িয়ে চলুন; অতি দ্রুত তরল অভ্যন্তরীণ বাঁক-চাপ আস্তরণের পৃষ্ঠে শারীরিক ঘর্ষণকে ত্বরান্বিত করবে।

3. ইনস্টলেশন সুরক্ষা: উত্তোলন এবং ইনস্টলেশনের সময় ফ্ল্যাঞ্জ পিটিএফই সিলিং মুখ রক্ষা করুন; লোহার তার, ধারালো টুল দ্বারা সৃষ্ট স্ক্র্যাচ প্রতিরোধ.

4. তাপীয় সম্প্রসারণ বিবেচনা: যথাযথ পাইপলাইন স্থানচ্যুতি মার্জিন সংরক্ষণ করুন, ইনস্টলেশন অবস্থানের বিচ্যুতি ক্ষতিপূরণের জন্য পাশবিক-বলে কনুই টানা দ্বারা জোরপূর্বক সমাবেশ নিষিদ্ধ করুন।

5. চাপের সীমাবদ্ধতা: রেট করা চাপ-তাপমাত্রার সীমার মধ্যে কঠোরভাবে কাজ করুন; অতিরিক্ত চাপ আস্তরণের বিচ্ছেদ লুকানো বিপদ ঘটাবে.

6. ঢালাই নিষেধাজ্ঞা: কখনই অন-সাইট ঢালাই বা কনুইয়ের শরীরে কাটা সঞ্চালন করবেন না, উচ্চ তাপমাত্রা অভ্যন্তরীণ PTFE আস্তরণের বন্ধন কর্মক্ষমতা নষ্ট করবে।

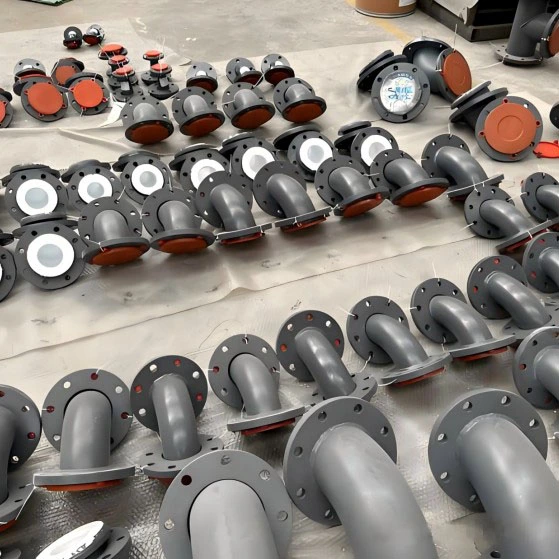

প্যাকেজিং এবং গ্লোবাল শিপমেন্ট

1. ভিতরের সুরক্ষা: প্রতিটি কনুই ভিতরের গহ্বর পরিষ্কার প্রস্ফুটিত হয়; ট্রানজিটে আস্তরণের ক্ষতি রোধ করার জন্য ফ্ল্যাঞ্জ সিলিং মুখগুলি আলাদাভাবে ডেডিকেটেড PTFE অ্যান্টি-স্ক্র্যাচ প্রতিরক্ষামূলক ক্যাপ দ্বারা আচ্ছাদিত।

2. বাইরের প্যাকেজিং: ছোট আকারের কনুই পার্টিশনযুক্ত শক্ত কাগজ প্যাকেজিং গ্রহণ করে; বড়-মাত্রা DN200-DN500 কনুই শক-প্রুফ ফিলার সহ কাস্টমাইজড কাঠের ক্রেট দ্বারা সংশোধন করা হয়েছে, পারস্পরিক সংঘর্ষ এড়ান।

3. কন্টেইনার লোডিং: কনুইগুলি কুশন ব্লক দ্বারা পৃথক করা হয়, সমুদ্র-ভূমি মিশ্র পরিবহনে ফিটিংগুলির মধ্যে এক্সট্রুশন এবং ঘর্ষণ প্রতিরোধ করে।

4. উপলব্ধ ডেলিভারি পোর্ট: কিংডাও, সাংহাই, তিয়ানজিন।

5. সম্পূর্ণ কাস্টমস-ক্লিয়ারেন্স নথি: বাণিজ্যিক চালান, প্যাকিং তালিকা, কারখানা পরিদর্শন পরীক্ষার রিপোর্ট, সিই সমর্থনকারী নথি একসঙ্গে সরবরাহ করা যেতে পারে।

FAQ

প্রশ্ন 1: এই PTFE রেখাযুক্ত রাসায়নিক পাইপলাইন কনুই কি হাইড্রোফ্লুরিক অ্যাসিডযুক্ত তরল দ্বারা দীর্ঘ সময়ের জন্য ঘষতে পারে?

উত্তর: HF-যুক্ত স্কোরিং মাধ্যমের জন্য, নির্ভরযোগ্য পরিষেবা কর্মক্ষমতা পেতে দয়া করে 3 মিমি পুরু আস্তরণের সংস্করণ চয়ন করুন।

প্রশ্ন 2: আমরা কি পাইপলাইন লুপ লেআউটের জন্য 180-ডিগ্রি ইউ-বেন্ড রেখাযুক্ত কনুই পেতে পারি?

উত্তর: হ্যাঁ, 45°, 90°, 180° নমন কোণগুলি আপনার পাইপিং অঙ্কন অনুযায়ী কাস্টমাইজযোগ্য।

প্রশ্ন 3: ইনস্টল করা কনুইয়ের জন্য কি সাইটে কাটিং বা ঢালাই পরিবর্তন করার অনুমতি আছে?

একটি: অন-সাইটে কাটা এবং ঢালাই কঠোরভাবে নিষিদ্ধ; উচ্চ তাপমাত্রা ভিতরের PTFE আস্তরণের বন্ধন স্তর ক্ষতি হবে.

Q4: এই কনুই কি সরাসরি আপনার PTFE রেখাযুক্ত সোজা পাইপের সাথে সংযুক্ত হতে পারে?

উত্তর: এটি ইউনিফাইড HG20536 অ্যান্টি-জারা ফ্ল্যাঞ্জ স্ট্যান্ডার্ড গ্রহণ করে, পূর্ণ-সিরিজ ফ্লোরিন রেখাযুক্ত পাইপিং উপাদানগুলির সাথে সরাসরি সমাবেশ।

প্রশ্ন 5: PTFE রেখাযুক্ত রাসায়নিক পাইপলাইন কনুই ফ্ল্যাঞ্জের সাথে কোন গ্যাসকেটটি মিলানো উচিত?

উত্তর: সমর্থনকারী PTFE গ্যাসকেট ব্যবহার করতে হবে; সাধারণ রাবার বা ধাতু gaskets সুপারিশ করা হয় না.

প্রশ্ন 6: রেখাযুক্ত কনুই ফিটিংগুলির জন্য ওয়ারেন্টি নীতি কী?

একটি: কার্বন-ইস্পাত কনুই বডি 10 বছরের কাঠামোগত ওয়ারেন্টি উপভোগ করে; PTFE আস্তরণের 5 বছরের ওয়ারেন্টি, স্ক্র্যাচ এবং ইনস্টলেশন-সৃষ্ট কৃত্রিম ক্ষতি বাদ দিন।
