ক্ষয়কারী রাসায়নিক পদার্থ, গঠন, এবং শিল্প প্রক্রিয়া জাহাজের অপারেটিং অবস্থার উপর প্রয়োজনীয় চাহিদা রাখে। Polytetrafluoroethylene (PTFE) আস্তরণ একটি ক্ষয়-প্রতিরোধী অভ্যন্তরীণ পৃষ্ঠ প্রদান করে, যখন পার্শ্ববর্তী ইস্পাত কাঠামো যান্ত্রিক সমর্থন সরবরাহ করে। একটি উপযুক্ত রেখাযুক্ত পাত্র নির্বাচন করার জন্য, তবে, একটি রাসায়নিক-প্রতিরোধী উপাদান সনাক্ত করা বা নামমাত্র ক্ষমতা নির্দিষ্ট করার চেয়ে আরও বেশি কিছু প্রয়োজন।
এই নির্দেশিকা ব্যাখ্যা করে যে কীভাবে রাসায়নিক সামঞ্জস্য, তাপমাত্রা এবং চাপের অবস্থা, জাহাজের কনফিগারেশন, সংযোগ, পরিদর্শনের প্রয়োজনীয়তা এবং অপারেটিং পদ্ধতিগুলি মূল্যায়ন করতে হয়। এটি রিঅ্যাক্টর, স্টোরেজ ট্যাঙ্ক, রিসিভার এবং মিক্সিং ট্যাঙ্কগুলির মধ্যে পার্থক্যগুলিও পরীক্ষা করে, ডিজাইন অনুমোদন এবং উত্পাদনের আগে প্রক্রিয়া প্রকৌশলীদের একটি পরিষ্কার সরঞ্জামের স্পেসিফিকেশন বিকাশে সহায়তা করে।
সূচিপত্র
প্রাসঙ্গিক প্রকৌশল এবং সরঞ্জাম নির্বাচন বিবেচনার অন্বেষণ করতে একটি বিভাগ নির্বাচন করুন।
- রাসায়নিক প্রক্রিয়াকরণে পিটিএফই লাইনিং বোঝা
- আস্তরণ এবং ইস্পাত কাঠামো একসাথে কিভাবে কাজ করে
- রেখাযুক্ত প্রক্রিয়া জাহাজের চারটি প্রধান প্রকার
- রাসায়নিক সামঞ্জস্য মূল্যায়ন
- তাপমাত্রা, চাপ, এবং ভ্যাকুয়াম প্রয়োজনীয়তা
- ক্ষমতা, মাত্রা, এবং সরঞ্জাম বিন্যাস
- অগ্রভাগ, ম্যানওয়ে এবং প্রক্রিয়া সংযোগ
- আস্তরণের পরিদর্শন এবং গুণমান যাচাই
- একটি সরঞ্জাম স্পেসিফিকেশন প্রস্তুতি
- সাধারণ নির্বাচন এবং নকশা ভুল
- ইনস্টলেশন, অপারেশন, এবং রক্ষণাবেক্ষণ
- একটি কাস্টম সরঞ্জাম কনফিগারেশন পরিকল্পনা
- প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
- চূড়ান্ত নির্বাচন বিবেচনা

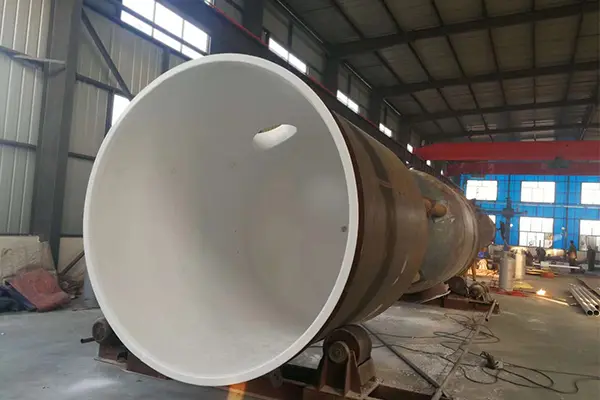

1. রাসায়নিক প্রক্রিয়াকরণে PTFE লাইনিং বোঝা
শিল্প রাসায়নিক প্রক্রিয়ায় প্রায়শই অ্যাসিড, ক্ষার, দ্রাবক, মধ্যবর্তী এবং অন্যান্য পদার্থ জড়িত থাকে যা প্রচলিত ধাতব ভেজা পৃষ্ঠকে আক্রমণ করতে পারে। উপাদান নির্বাচন তাই সরঞ্জাম প্রকৌশলের একটি গুরুত্বপূর্ণ অংশ হয়ে ওঠে, বিশেষ করে যখন প্রক্রিয়াটি নিয়ন্ত্রিত অপারেটিং অবস্থার অধীনে একটি ক্ষয়কারী মাধ্যমের সাথে বারবার এক্সপোজারের প্রয়োজন হয়।
PTFE রেখাযুক্ত সরঞ্জামএকটি সাধারণ নীতির উপর ভিত্তি করে ডিজাইন করা হয়েছে: একটি জারা-প্রতিরোধী অভ্যন্তরীণ আস্তরণ প্রবর্তন করে কাঠামোগত ধাতু থেকে প্রক্রিয়া উপাদান আলাদা করুন। আস্তরণটি উদ্দেশ্যযুক্ত যোগাযোগের পৃষ্ঠ হিসাবে কাজ করে, যখন বাইরের ইস্পাত জাহাজটি সরঞ্জামের নকশার জন্য প্রয়োজনীয় কাঠামোগত সহায়তা প্রদান করে।
PTFE, বা পলিটেট্রাফ্লুরোইথিলিন, একটি ফ্লুরোপলিমার যা তার বিস্তৃত রাসায়নিক প্রতিরোধের এবং তুলনামূলকভাবে কম ঘর্ষণ পৃষ্ঠের জন্য পরিচিত। এই বৈশিষ্ট্যগুলি এটিকে অনেক রাসায়নিক ধারণ এবং প্রক্রিয়াকরণ অ্যাপ্লিকেশনের জন্য প্রার্থী করে তোলে। তথাপি, উপাদানের উপযুক্ততা প্রকৃত রাসায়নিক গঠন, ঘনত্ব, তাপমাত্রা এবং অপারেটিং অবস্থার জন্য কেবলমাত্র উপাদানের নাম থেকে অনুমান না করে প্রতিষ্ঠিত করতে হবে।
অভ্যন্তরীণ যোগাযোগের পৃষ্ঠ কেন গুরুত্বপূর্ণ
ভেজা পৃষ্ঠ হল একটি পাত্র, সংযোগ বা আনুষঙ্গিক অংশ যা প্রক্রিয়া উপাদানের সাথে সরাসরি যোগাযোগ করে। এর রাসায়নিক সামঞ্জস্য দূষণ নিয়ন্ত্রণ, সরঞ্জামের অখণ্ডতা, পরিদর্শন প্রয়োজনীয়তা এবং রক্ষণাবেক্ষণের হস্তক্ষেপের ফ্রিকোয়েন্সি প্রভাবিত করতে পারে।
ক্ষয়কারী কাঁচামাল ধারণ করা জাহাজের জন্য, প্রধান উদ্বেগ হতে পারে তরল এবং আস্তরণের মধ্যে দীর্ঘস্থায়ী যোগাযোগ। একটি প্রতিক্রিয়া জাহাজ একটি ভিন্ন চ্যালেঞ্জ উপস্থাপন করে কারণ রাসায়নিক গঠন, তাপমাত্রা, চাপ এবং আন্দোলন একটি ব্যাচের সময় পরিবর্তিত হতে পারে। একটি রিসিভার একটি সংক্ষিপ্ত সময়ের জন্য একটি প্রক্রিয়া প্রবাহের সংস্পর্শে আসতে পারে তবে এখনও আগত উপাদান এবং যেকোনো ঘনীভূত তরলের সাথে সামঞ্জস্যের প্রয়োজন।
তাই প্রতিটি আবেদনকে একটি বিচ্ছিন্ন উপাদান নির্বাচনের সিদ্ধান্তের পরিবর্তে একটি সম্পূর্ণ দায়িত্ব হিসাবে মূল্যায়ন করা উচিত।
প্রকৌশল নীতি:জারা প্রতিরোধের সরঞ্জাম উপযুক্ততা একটি অংশ. কাঠামোগত অখণ্ডতা, আস্তরণের সমর্থন, সিল করার ব্যবস্থা, তাপমাত্রার সীমা, চাপের অবস্থা এবং প্রক্রিয়া কনফিগারেশনও বিবেচনা করা উচিত।
যেখানে একটি রেখাযুক্ত পাত্র একটি প্রক্রিয়ার মধ্যে ফিট করে
উদ্ভিদ বিন্যাসের উপর নির্ভর করে, একটি রেখাযুক্ত পাত্র আগত উপকরণগুলি গ্রহণ করতে পারে, সেগুলিকে প্রক্রিয়াকরণের পর্যায়গুলির মধ্যে ধরে রাখতে পারে, একটি রাসায়নিক বিক্রিয়াকে সহজ করতে পারে বা মিশ্রণের জন্য একটি নিয়ন্ত্রিত পরিবেশ প্রদান করতে পারে। জাহাজটি অবশ্যই প্রত্যাশিত প্রবাহের পথ, উপাদান স্থানান্তর পদ্ধতি এবং সংযুক্ত সরঞ্জামের সাথে সম্পর্ক সহ তার উদ্দেশ্যপ্রণোদিত প্রক্রিয়া ফাংশনের সাথে মেলে।
প্রাথমিক পর্যায়ে এই ভূমিকাটি সংজ্ঞায়িত করা একটি সাধারণ স্পেসিফিকেশন সমস্যা প্রতিরোধে সহায়তা করে: জাহাজটি যে সুনির্দিষ্ট ক্রিয়াকলাপগুলি সম্পাদন করতে হবে তা স্পষ্ট না করে একটি জেনেরিক জারা-প্রতিরোধী জাহাজের অনুরোধ করা।
2. কিভাবে আস্তরণ এবং ইস্পাত কাঠামো একসাথে কাজ করে
একটি রেখাযুক্ত পাত্রে দুটি প্রধান কার্যকরী উপাদান থাকে: অভ্যন্তরীণ ফ্লুরোপলিমার আস্তরণ এবং পার্শ্ববর্তী কাঠামোগত শরীর। যদিও তারা প্রক্রিয়া সরঞ্জামের এক টুকরো গঠন করে, এই উপাদানগুলি বিভিন্ন উদ্দেশ্যে কাজ করে এবং একসাথে মূল্যায়ন করা প্রয়োজন।
অভ্যন্তরীণ আস্তরণের
আস্তরণ প্রক্রিয়া মাধ্যম এবং অন্তর্নিহিত ধাতু মধ্যে একটি বাধা সৃষ্টি করে. এর কার্যকারিতা নির্দিষ্ট মাধ্যমের জন্য পলিমারের উপযুক্ততা, আস্তরণের নির্মাণ, সমাপ্ত পৃষ্ঠের অবস্থা এবং জাহাজের জ্যামিতিকে আস্তরণের উপায়ের উপর নির্ভর করে।
অগ্রভাগ, কোণ, ব্যাসের পরিবর্তন, খোলার স্থান এবং অন্যান্য স্থানান্তরের চারপাশের এলাকাগুলি বিশেষ মনোযোগের দাবি রাখে। এই অবস্থানগুলি একটি প্রশস্ত, অপেক্ষাকৃত অভিন্ন পাত্রের প্রাচীরের চেয়ে আরও জটিল জ্যামিতিকে জড়িত করতে পারে। প্রস্তাবিত নির্মাণ পদ্ধতিটি সরঞ্জামের মাত্রা এবং সুরক্ষা প্রয়োজন এমন পৃষ্ঠতলের জন্য উপযুক্ত হওয়া উচিত।
বাহ্যিক ইস্পাত বডি
ইস্পাত বডি কাঠামোগত সমর্থন সরবরাহ করে এবং প্রধান লোড-ভারবহন কাঠামো গঠন করে। এর ডিজাইনের জন্য প্রয়োজনীয় ক্ষমতা, বাহ্যিক লোড, জাহাজের বিন্যাস, সংযুক্ত পাইপিং, সমর্থন শর্তাবলী এবং প্রযোজ্য চাপ-পাত্রের প্রয়োজনীয়তার জন্য প্রাসঙ্গিক প্রয়োজন।
একটি রাসায়নিকভাবে প্রতিরোধী আস্তরণ ইনস্টল করা ধাতব কাঠামোকে প্রকৌশলী করার প্রয়োজনকে সরিয়ে দেয় না। কাঠামোগত উপকরণ, প্রাচীর নির্মাণ, সমর্থন ব্যবস্থা, এবং সংযোগগুলি অবশ্যই পছন্দসই পরিষেবা এবং প্রযোজ্য নকশা ভিত্তিতে নির্বাচন করতে হবে।
দুটি উপাদানের মধ্যে ইন্টারফেস
একটি পলিমার আস্তরণ এবং একটি ধাতব জাহাজ তাপমাত্রা এবং যান্ত্রিক লোডিংয়ের পরিবর্তনের জন্য ভিন্নভাবে প্রতিক্রিয়া জানায়। তাদের মিথস্ক্রিয়া তাই একটি গুরুত্বপূর্ণ নকশা বিবেচনা, বিশেষ করে যখন প্রক্রিয়াটি গরম, শীতল, চাপের পরিবর্তন, বা পুনরাবৃত্তি অপারেটিং চক্র জড়িত।
প্রস্তাবিত জাহাজের জন্য আস্তরণের ধারণ পদ্ধতি, বেধ, জ্যামিতি এবং সমর্থনকারী বিন্যাসের উপযুক্ততা নিশ্চিত করা উচিত। ডিজাইনারদেরও বিবেচনা করা উচিত যে সিস্টেমটি স্টার্টআপ, স্বাভাবিক অপারেশন, পরিষ্কার, শাটডাউন এবং পূর্বাভাসযোগ্য প্রক্রিয়া বিচ্যুতির সময় কীভাবে প্রতিক্রিয়া জানাবে।
সঠিক নির্মাণের বিবরণ সরঞ্জামের ধরন এবং উত্পাদন পদ্ধতির উপর নির্ভর করে। একটি জাহাজের জ্যামিতির জন্য উপযুক্ত একটি নকশা স্বয়ংক্রিয়ভাবে অন্য যান্ত্রিক বা তাপীয় অবস্থার অধীনে কাজ করা অন্য জাহাজের জন্য উপযুক্ত বলে ধরে নেওয়া উচিত নয়।
3. রেখাযুক্ত প্রক্রিয়া জাহাজের চারটি প্রধান প্রকার
যদিও রেখাযুক্ত চুল্লি, স্টোরেজ ট্যাঙ্ক, রিসিভার এবং মিক্সিং ট্যাঙ্কগুলি একই রকম মৌলিক নির্মাণ ধারণা ভাগ করতে পারে, তবে তাদের প্রক্রিয়ার দায়িত্বগুলি বিনিময়যোগ্য নয়। সঠিক ধরন নির্বাচন করা শুরু হয় প্রোডাকশন সিস্টেমের মধ্যে জাহাজটিকে কী করতে হবে তা চিহ্নিত করার মাধ্যমে।
3.1 PTFE রেখাযুক্ত চুল্লি
একটি চুল্লি একটি রাসায়নিক বিক্রিয়া বা অন্য একটি প্রক্রিয়া যাতে বিষয়বস্তু একটি সংজ্ঞায়িত রূপান্তর সহ্য করে। অভ্যন্তরীণ ভেজা পৃষ্ঠগুলি অবশ্যই শুরুর উপকরণ, প্রতিক্রিয়া পণ্য, মধ্যবর্তী এবং প্রাসঙ্গিক পরিচ্ছন্নতার মিডিয়ার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
প্রতিক্রিয়া অবস্থা একটি ব্যাচ জুড়ে পরিবর্তিত হতে পারে. একটি প্রক্রিয়া যা বেশ কয়েকটি পৃথক উপাদান দিয়ে শুরু হয় প্রতিক্রিয়াটি অগ্রসর হওয়ার সাথে সাথে একটি ভিন্ন রাসায়নিক গঠন বিকাশ করতে পারে। তাপমাত্রা বাড়তে বা কমতে পারে, যখন গ্যাস উৎপাদন, বাষ্প গঠন বা চাপের পরিবর্তন প্রয়োজনীয় জাহাজের কনফিগারেশনকে প্রভাবিত করতে পারে।
এই কারণে, চুল্লির স্পেসিফিকেশন শুধুমাত্র স্বাভাবিক স্থিতিশীল অবস্থা প্রদানের পরিবর্তে সম্পূর্ণ অপারেটিং ক্রম বর্ণনা করা উচিত।
- প্রতিটি গুরুত্বপূর্ণ প্রক্রিয়া পর্যায়ে উপস্থিত পদার্থের রাসায়নিক গঠন এবং ঘনত্ব সংজ্ঞায়িত করুন।
- স্বাভাবিক এবং সর্বোচ্চ অপারেটিং তাপমাত্রা, নকশা চাপ, এবং কোন সম্ভাব্য ভ্যাকুয়াম অবস্থা উল্লেখ করুন।
- প্রয়োজনীয় হিটিং, কুলিং, চার্জিং, ডিসচার্জিং এবং নমুনা সংযোগ সনাক্ত করুন।
- আন্দোলন, অতিরিক্ত উপকরণ বা অন্যান্য প্রক্রিয়া আনুষাঙ্গিক প্রয়োজন কিনা তা নিশ্চিত করুন।
উদ্দেশ্য হল আস্তরণ, জাহাজের গঠন এবং আনুষাঙ্গিককে প্রকৃত প্রতিক্রিয়া প্রক্রিয়ার সাথে সমন্বয় করা, কেবলমাত্র বিদ্যমান ট্যাঙ্কের মাত্রা পুনরুত্পাদন করা নয়।
3.2 PTFE রেখাযুক্ত স্টোরেজ ট্যাঙ্ক
স্টোরেজ ট্যাঙ্কগুলিকে অন্য পর্যায়ে স্থানান্তরিত করার আগে রাসায়নিক কাঁচামাল, মধ্যবর্তী এবং প্রক্রিয়াজাত তরলগুলি ধরে রাখতে ব্যবহৃত হয়। একটি চুল্লি থেকে ভিন্ন, একটি স্টোরেজ ট্যাঙ্ক তার বিষয়বস্তুর একটি সক্রিয় রূপান্তর করতে পারে না। তবুও, সঞ্চিত মাধ্যমটি দীর্ঘ সময়ের জন্য আস্তরণের সংস্পর্শে থাকতে পারে।
নির্বাচনের ক্ষেত্রে সঞ্চিত রাসায়নিক, এর ঘনত্ব, যোগাযোগের সময়কাল এবং স্টোরেজ তাপমাত্রার সম্পূর্ণ পরিসীমা বিবেচনা করা উচিত। ভরাট, খালি, পরিষ্কার এবং অস্থায়ী বন্ধ করার সময় শর্তগুলিও মূল্যায়ন করা উচিত।
ট্যাঙ্ক লেআউট আরেকটি গুরুত্বপূর্ণ বিবেচনা। প্রয়োজনীয় কাজের পরিমাণ, পরিদর্শনের অ্যাক্সেস, স্থানান্তর সংযোগ, ইনস্টলেশন এলাকা এবং পাম্প বা সংযুক্ত প্রক্রিয়া লাইনের সাথে সম্পর্ক সবই চূড়ান্ত কনফিগারেশনকে প্রভাবিত করে।
- প্রয়োজনীয় ব্যবহারযোগ্য কাজের পরিমাণ থেকে নামমাত্র জাহাজের ক্ষমতাকে আলাদা করুন।
- প্রাসঙ্গিক পরিষ্কারের তরল সহ ট্যাঙ্কে সংরক্ষিত রাসায়নিক মিডিয়া নির্দিষ্ট করুন।
- যেখানে প্রযোজ্য সেখানে ইনলেট, আউটলেট, ভেন্ট, ড্রেন এবং ইন্সট্রুমেন্টেশনের প্রয়োজনীয়তা প্রদান করুন।
- উদ্দিষ্ট ইনস্টলেশন অবস্থান এবং কোনো অ্যাক্সেস বা রক্ষণাবেক্ষণ সীমাবদ্ধতা নিশ্চিত করুন।
একটি উপযুক্ত স্টোরেজ কনফিগারেশন অবশ্যই প্রয়োজনীয় কন্টেনমেন্ট ফাংশন প্রদান করবে যখন পরিষেবাতে সম্মুখীন রাসায়নিক এবং যান্ত্রিক অবস্থার সাথে সামঞ্জস্যপূর্ণ থাকবে।
3.3 PTFE রেখাযুক্ত রিসিভার
রিসিভাররা একটি আপস্ট্রিম প্রক্রিয়া অপারেশন থেকে উপাদান সংগ্রহ করে তা স্থানান্তর করার আগে, আরও প্রক্রিয়াজাত করা হয় বা উৎপাদন ব্যবস্থার অন্য কোথাও নির্দেশিত হয়। প্রক্রিয়ার উপর নির্ভর করে, প্রাপ্ত উপাদান একটি তরল, একটি ঘনীভূত, একটি মিশ্রণ, বা একটি প্রবাহ হতে পারে যার রচনা সময়ের সাথে পরিবর্তিত হয়।
একটি রিসিভার একটি চুল্লির চেয়ে সহজ প্রদর্শিত হতে পারে কারণ এর প্রাথমিক উদ্দেশ্য প্রতিক্রিয়ার চেয়ে সংগ্রহ হতে পারে। যাইহোক, প্রাপ্তি শুল্ক এখনও সংজ্ঞায়িত করা প্রয়োজন. ইনকামিং স্ট্রীম, প্রত্যাশিত জমার পরিমাণ, স্থানান্তর ফ্রিকোয়েন্সি, তাপমাত্রা এবং চাপের অবস্থা প্রয়োজনীয় কনফিগারেশনকে প্রভাবিত করে।
সংযোগগুলি বিশেষ মনোযোগের দাবি রাখে কারণ একটি রিসিভার প্রায়শই পৃথক সরঞ্জামগুলির মধ্যে অবস্থান করে। ভুল অগ্রভাগ অভিযোজন বা সংযোগের আকার ইনস্টলেশনকে জটিল করে তুলতে পারে এবং উদ্দিষ্ট প্রক্রিয়া প্রবাহকে প্রভাবিত করতে পারে।
- আপস্ট্রিম উৎস এবং আগত স্রোতের প্রত্যাশিত বৈশিষ্ট্য সনাক্ত করুন।
- পরবর্তী স্থানান্তর ক্রিয়াকলাপের আগে যে সর্বাধিক পরিমাণ জমা হতে পারে তা অনুমান করুন।
- ডিসচার্জ রুট এবং যেকোনো প্রয়োজনীয় ভেন্টিং বা লেভেল-মনিটরিং সংযোগ সংজ্ঞায়িত করুন।
- স্থানান্তর বা শাটডাউনের সময় অপারেটিং চাপ এবং সম্ভাব্য চাপ পরিবর্তন নিশ্চিত করুন।
এই বিবরণগুলি প্রতিষ্ঠিত করে যে নির্বাচিত রিসিভার বৃহত্তর সিস্টেম ব্যবস্থার মধ্যে তার সংগ্রহের দায়িত্ব পালন করতে পারে কিনা।
3.4 PTFE রেখাযুক্ত মিক্সিং ট্যাঙ্ক
মিক্সিং ট্যাঙ্কগুলি উপাদানগুলিকে একত্রিত করে বা নির্দিষ্ট প্রক্রিয়ার অবস্থার অধীনে একটি মিশ্রণ বজায় রাখে। তাদের ডিজাইনের মধ্যে একটি অ্যাজিটেটর, ড্রাইভের ব্যবস্থা, শ্যাফ্ট এন্ট্রি, ব্যাফেলস যেখানে উপযুক্ত, এবং একাধিক উপাদান সংযোগ অন্তর্ভুক্ত থাকতে পারে।
ভেজা উপাদান একটি সম্পূর্ণ সমাবেশ হিসাবে বিবেচনা করা আবশ্যক. প্রধান জাহাজের আস্তরণের সামঞ্জস্যতা স্বয়ংক্রিয়ভাবে প্রতিটি উপাদানের উপযুক্ততা স্থাপন করে না যা মাধ্যমের সাথে যোগাযোগ করে। শ্যাফ্ট-সম্পর্কিত উপাদান, সিল, গ্যাসকেট এবং অন্যান্য আনুষাঙ্গিকগুলির নিজস্ব উপাদান এবং অপারেটিং-কন্ডিশন চেক করা প্রয়োজন।
আন্দোলনকারী নির্বাচন এছাড়াও সরঞ্জাম নকশা প্রভাবিত করে. প্রয়োজনীয় মিশ্রণ কর্মক্ষমতা, তরল বৈশিষ্ট্য, প্রত্যাশিত কঠিন উপাদান, অপারেটিং গতি এবং জাহাজের জ্যামিতি কনফিগারেশনকে প্রভাবিত করতে পারে। যান্ত্রিক লোড এবং আন্দোলনকারী সমাবেশ এবং রেখাযুক্ত জাহাজের মধ্যে ইন্টারফেস উত্পাদন বিবরণ চূড়ান্ত করার আগে পর্যালোচনা করা উচিত।
- মিশ্রিত করা উপকরণ এবং অপারেশন চলাকালীন কোন প্রত্যাশিত পরিবর্তন সংজ্ঞায়িত করুন।
- একটি আন্দোলনকারী প্রয়োজন কিনা তা নির্দিষ্ট করুন এবং প্রাসঙ্গিক মিশ্রণ প্রয়োজনীয়তা প্রদান করুন।
- শ্যাফ্ট এন্ট্রি বিন্যাস, সীল, উপকরণ, এবং অন্যান্য প্রক্রিয়া ইন্টারফেস সনাক্ত করুন।
- অভ্যন্তরীণ ভেজা পৃষ্ঠতল পরিষ্কার করার পদ্ধতি এবং অ্যাক্সেসযোগ্যতা পর্যালোচনা করুন।
মিক্সিং অ্যাপ্লিকেশনগুলির জন্য শুধুমাত্র ক্ষমতার উপর ভিত্তি করে একটি জাহাজ নির্বাচনের পরিবর্তে সমন্বিত যান্ত্রিক এবং রাসায়নিক প্রকৌশল প্রয়োজন।
| সরঞ্জামের ধরন | প্রাথমিক ফাংশন | মূল নকশা বিবেচনা | গুরুত্বপূর্ণ প্রক্রিয়া ইনপুট |
|---|---|---|---|
| চুল্লি | একটি রাসায়নিক বিক্রিয়া বা রূপান্তর মিটমাট করে। | অপারেটিং চক্র জুড়ে অবস্থার পরিবর্তন. | প্রতিক্রিয়া পর্যায় এবং অপারেটিং খাম. |
| স্টোরেজ ট্যাঙ্ক | কাঁচামাল, মধ্যবর্তী, বা প্রক্রিয়া তরল ধারণ করে। | দীর্ঘমেয়াদী যোগাযোগ এবং স্টোরেজ শর্ত. | কাজের ভলিউম এবং সংরক্ষিত মাধ্যম। |
| রিসিভার | একটি প্রক্রিয়া পর্যায় থেকে উপাদান সংগ্রহ করে। | ইনকামিং প্রবাহ, সঞ্চয়, এবং স্থানান্তর ব্যবস্থা. | ইনলেট শর্ত এবং স্রাব প্রয়োজনীয়তা. |
| মিক্সিং ট্যাংক | উপকরণ একত্রিত বা একটি মিশ্রণ বজায় রাখা. | আন্দোলন, খাদ ইন্টারফেস, এবং wetted জিনিসপত্র. | উপাদান বৈশিষ্ট্য এবং মিশ্রণ শুল্ক. |
টেবিলটি সাধারণ কার্যকরী পার্থক্য উপস্থাপন করে। উদ্দিষ্ট প্রক্রিয়া শর্তাবলীর জন্য চূড়ান্ত নির্মাণের বিবরণ স্থাপন করা আবশ্যক।
4. রাসায়নিক সামঞ্জস্যের মূল্যায়ন
রাসায়নিক সামঞ্জস্য সরঞ্জাম নির্বাচনের জন্য একটি সূচনা বিন্দু, কিন্তু এটি প্রকৃত প্রক্রিয়া তথ্য ব্যবহার করে প্রতিষ্ঠিত করা আবশ্যক। শুধুমাত্র একটি রাসায়নিক নাম সম্পূর্ণ পরিবেশ বর্ণনা করতে পারে না যেখানে আস্তরণটি কাজ করবে।
মাধ্যমের সম্পূর্ণ রচনা শনাক্ত করুন
প্রক্রিয়া বিবরণ প্রধান রাসায়নিক এবং কোনো প্রাসঙ্গিক অমেধ্য, additives, প্রতিক্রিয়া পণ্য, বা গৌণ উপাদান সনাক্ত করা উচিত. একটি মিশ্রণ একটি পৃথক বিশুদ্ধ পদার্থ থেকে ভিন্নভাবে আচরণ করতে পারে, তাই শুধুমাত্র প্রধান উপাদানের উপর ভিত্তি করে অনুমান অপর্যাপ্ত হতে পারে।
একাগ্রতা বিশেষভাবে গুরুত্বপূর্ণ। প্রতিক্রিয়া, বাষ্পীভবন, তরলীকরণ, বিচ্ছেদ বা উপাদান স্থানান্তরের সময় একটি প্রক্রিয়া প্রবাহের গঠন পরিবর্তিত হতে পারে। স্পেসিফিকেশনটি ঘনত্বের ব্যাপ্তিগুলিকে চিহ্নিত করা উচিত যা ভেজা পৃষ্ঠগুলির সম্মুখীন হবে বলে আশা করা হচ্ছে।
পরিষ্কার এবং রক্ষণাবেক্ষণের তরল অন্তর্ভুক্ত করুন
পরিষ্কার করার পদ্ধতিগুলি স্বাভাবিক উত্পাদনের সময় অনুপস্থিত পদার্থের আস্তরণকে প্রকাশ করতে পারে। রিন্সিং এজেন্ট, ক্লিনিং সলিউশন, বা রক্ষণাবেক্ষণের সময় প্রবর্তিত তরলগুলি অভ্যন্তরীণ পৃষ্ঠের সাথে যোগাযোগ করার সময় সামঞ্জস্য মূল্যায়নে অন্তর্ভুক্ত করা উচিত।
পরিষ্কার করার সময় তাপমাত্রার পরিবর্তনগুলি উপযুক্ততাকেও প্রভাবিত করতে পারে। একটি তাপমাত্রায় একটি নির্দিষ্ট তরলের সাথে সামঞ্জস্যপূর্ণ একটি উপাদান প্রতিটি সম্ভাব্য তাপমাত্রার অবস্থার অধীনে উপযুক্ত বলে ধরে নেওয়া উচিত নয়।
এক্সপোজার সময়কাল এবং প্রক্রিয়া বৈচিত্র বিবেচনা করুন
যোগাযোগের সময়কাল এবং প্রত্যাশিত অপারেটিং চক্র সামগ্রিক মূল্যায়নে অবদান রাখে। ক্রমাগত সঞ্চয়স্থান, বারবার ব্যাচ অপারেশন, মাঝে মাঝে পরিষ্কার করা এবং সংক্ষিপ্ত স্থানান্তর সময় বিভিন্ন এক্সপোজার প্যাটার্ন উপস্থাপন করে।
প্রক্রিয়ার বিচ্যুতিও বিবেচনা করা উচিত যেখানে যুক্তিসঙ্গতভাবে পূর্বাভাস পাওয়া যায়। একটি অনিচ্ছাকৃত মিশ্রণ, ঘনত্বের পরিবর্তন, বা দীর্ঘায়িত হোল্ড রুটিন উত্পাদন খামের বাইরে পরিস্থিতি তৈরি করতে পারে।
সামঞ্জস্য পর্যালোচনা চেকলিস্ট:
- রাসায়নিক পরিচয় এবং ঘনত্ব।
- মিশ্রণ, অমেধ্য, এবং প্রাসঙ্গিক প্রক্রিয়া উপ-পণ্য।
- স্বাভাবিক, সর্বনিম্ন এবং সর্বাধিক যোগাযোগের তাপমাত্রা।
- তরল পরিষ্কার করা এবং রক্ষণাবেক্ষণ-সম্পর্কিত এক্সপোজার।
- যোগাযোগের সময়কাল এবং প্রত্যাশিত প্রক্রিয়া বৈচিত্র।
নকশা অনুমোদিত হওয়ার আগে আস্তরণের উপাদান, নির্মাণ পদ্ধতি এবং সরঞ্জাম কনফিগারেশন এই শর্তগুলির বিরুদ্ধে পর্যালোচনা করা উচিত। যদি প্রক্রিয়া রসায়ন অসম্পূর্ণভাবে সংজ্ঞায়িত করা হয়, তবে অমীমাংসিত তথ্যগুলিকে নিশ্চিত হিসাবে সামঞ্জস্যপূর্ণ হিসাবে বিবেচনা করার পরিবর্তে রেকর্ড করা উচিত।
5. তাপমাত্রা, চাপ, এবং ভ্যাকুয়াম প্রয়োজনীয়তা
তাপমাত্রা এবং চাপ পলিমার আস্তরণ এবং সামগ্রিক জাহাজ সমাবেশ উভয়কেই প্রভাবিত করে। যান্ত্রিক অপারেটিং খামের মূল্যায়ন না করে তার রাসায়নিক প্রতিরোধের উপর ভিত্তি করে একটি উপাদান নির্বাচন করা একটি অসম্পূর্ণ স্পেসিফিকেশন হতে পারে।
অপারেটিং তাপমাত্রা
স্বাভাবিক অপারেটিং তাপমাত্রার পাশাপাশি স্টার্টআপ, উত্পাদন, পরিষ্কার এবং শাটডাউনের সময় প্রত্যাশিত সর্বোচ্চ এবং সর্বনিম্ন তাপমাত্রা রেকর্ড করুন। যেখানে একটি প্রতিক্রিয়া তাপ উৎপন্ন করে বা একটি প্রক্রিয়া গরম এবং শীতল চক্র ব্যবহার করে, সম্পূর্ণ তাপমাত্রা পরিসীমা নথিভুক্ত করা উচিত।
তাপমাত্রা পলিমার আচরণকে প্রভাবিত করে এবং রাসায়নিক মিথস্ক্রিয়া, বিকৃতি, পারমিয়েশন এবং আস্তরণ এবং ইস্পাত বডির মধ্যে ইন্টারফেসের প্রতিক্রিয়াকে প্রভাবিত করতে পারে। এর প্রভাবগুলি নির্দিষ্ট আস্তরণের নির্মাণ এবং পরিষেবার অবস্থার উপর নির্ভর করে, তাই একটি একক জেনেরিক তাপমাত্রা চিত্র ডিজাইন-নির্দিষ্ট যাচাইকরণ প্রতিস্থাপন করা উচিত নয়।
দ্রুত তাপমাত্রা পরিবর্তন অতিরিক্ত বিবেচনা তৈরি করতে পারে। সরঞ্জামের নকশা প্রত্যাশিত তাপচক্র এবং সেই চক্রের সাথে এর নির্মাণের সামঞ্জস্যের জন্য দায়ী করা উচিত।
ইতিবাচক চাপ
চাপ স্পেসিফিকেশন স্বাভাবিক অপারেটিং চাপ ডিজাইন চাপ এবং প্রাসঙ্গিক ক্ষণস্থায়ী অবস্থার থেকে পার্থক্য করা উচিত. চার্জিং, ডিসচার্জিং, প্রতিক্রিয়া, বাষ্প তৈরি বা অন্যান্য প্রক্রিয়া সরঞ্জামের সাথে সংযোগের সময় চাপের পরিবর্তন ঘটতে পারে।
জাহাজের আকার, কাঠামোগত উপকরণ, অগ্রভাগের বিবরণ, সিল করার ব্যবস্থা এবং প্রযোজ্য নকশা কোড অনুমোদিত অপারেটিং খামকে প্রভাবিত করতে পারে। সম্পূর্ণ সমাবেশকে শুধুমাত্র একটি উপাদানের রেটিং এর উপর নির্ভর না করে মূল্যায়ন করতে হবে।
ভ্যাকুয়াম এবং নেতিবাচক-চাপের অবস্থা
ভ্যাকুয়াম অবস্থার সুস্পষ্ট বিবেচনা প্রয়োজন. এগুলি ভ্যাকুয়াম প্রক্রিয়াকরণ, বাষ্প ঘনীভবন, পাম্প অপারেশন বা প্রক্রিয়ার অন্যান্য পর্যায়ে উত্থিত হতে পারে। একটি জাহাজ যা নিয়মিতভাবে ইতিবাচক চাপের অধীনে কাজ করে একটি ভিন্ন যান্ত্রিক লোডিং অবস্থার সম্মুখীন হতে পারে যখন এর অভ্যন্তরীণ চাপ বাহ্যিক চাপের নিচে পড়ে।
নির্দিষ্ট ভ্যাকুয়াম ডিউটির জন্য PTFE আস্তরণের সমর্থন এবং সামগ্রিক জাহাজ নির্মাণ অবশ্যই পর্যালোচনা করা উচিত। প্রত্যাশিত সর্বনিম্ন পরম চাপ, এক্সপোজার সময়কাল, অপারেটিং তাপমাত্রা এবং ভ্যাকুয়াম চক্রের ফ্রিকোয়েন্সি ইঞ্জিনিয়ারিং পর্যালোচনাতে অন্তর্ভুক্ত করা উচিত।
রাসায়নিক প্রতিরোধ বা ইতিবাচক-চাপ রেটিং থেকে ভ্যাকুয়াম উপযুক্ততা অনুমান করা যথেষ্ট নয়। প্রস্তাবিত রেখাযুক্ত সমাবেশ প্রকৃত ভ্যাকুয়াম অবস্থা এবং অপারেটিং ক্রম জন্য নিশ্চিত করা আবশ্যক.
অপারেটিং শর্তগুলিকে একটি স্পেসিফিকেশনে একত্রিত করুন
চাপ এবং তাপমাত্রা একসাথে মূল্যায়ন করা উচিত। সর্বোচ্চ তাপমাত্রা, নকশা চাপ এবং গভীরতম ভ্যাকুয়ামকে সম্পর্কহীন মান হিসাবে বিবেচনা করা উচিত নয় যদি তারা একই অপারেটিং পর্যায়ে ঘটতে পারে। স্পেসিফিকেশনটি এমন সংমিশ্রণগুলি সনাক্ত করা উচিত যা অনুশীলনে সম্ভব এবং নির্দেশ করে যে কোন পর্যায়ে আলাদা মূল্যায়ন প্রয়োজন।
| অবস্থা | তথ্য প্রদান | ডিজাইন পর্যালোচনা ফোকাস |
|---|---|---|
| তাপমাত্রা | সাধারণ পরিসর, সর্বোচ্চ, সর্বনিম্ন, এবং তাপমাত্রা পরিবর্তন। | আস্তরণের উপযুক্ততা এবং সমাবেশের তাপীয় আচরণ। |
| ইতিবাচক চাপ | অপারেটিং চাপ, নকশা চাপ, এবং ক্ষণস্থায়ী অবস্থা। | স্ট্রাকচারাল ডিজাইন, জয়েন্ট এবং প্রযোজ্য সরঞ্জাম রেটিং। |
| ভ্যাকুয়াম | ন্যূনতম পরম চাপ, সময়কাল, এবং অপারেটিং পর্যায়। | আস্তরণের সমর্থন এবং ভ্যাকুয়ামের অধীনে পূর্ণ-পাত্রের উপযুক্ততা। |
| প্রক্রিয়া সাইক্লিং | স্টার্টআপ, শাটডাউন, পরিষ্কার এবং পুনরাবৃত্তি অপারেটিং সিকোয়েন্স। | মিলিত তাপ এবং যান্ত্রিক অবস্থা। |
6. ক্ষমতা, মাত্রা, এবং সরঞ্জাম বিন্যাস
ক্ষমতা একটি গুরুত্বপূর্ণ প্যারামিটার, কিন্তু এটি একটি প্রক্রিয়া জাহাজের মাত্রা বা উপযুক্ততা সম্পূর্ণরূপে সংজ্ঞায়িত করে না। একই নামমাত্র ভলিউম সহ দুটি জাহাজের বিভিন্ন উচ্চতা, ব্যাস, মাথার জ্যামিতি, সমর্থন ব্যবস্থা এবং সংযোগ বিন্যাস থাকতে পারে।
কাজের পরিমাণ এবং নামমাত্র ক্ষমতা
নামমাত্র ভলিউম জাহাজের উল্লিখিত ক্ষমতা বর্ণনা করে, যখন কাজের ভলিউম হল সেই পরিমাণ যা স্বাভাবিক অপারেশনের সময় ধরে রাখা বা প্রক্রিয়া করা হয়। পার্থক্যটি বিশেষ করে রিঅ্যাক্টর এবং মিক্সিং ট্যাঙ্কের জন্য গুরুত্বপূর্ণ, যেখানে আন্দোলন, বাষ্প তৈরি, ফেনা, প্রসারণ বা অন্যান্য প্রক্রিয়া আচরণের জন্য পর্যাপ্ত স্থান প্রয়োজন হতে পারে।
উপযুক্ত অপারেটিং ফিল লেভেল প্রক্রিয়া এবং জাহাজের নকশার উপর নির্ভর করে। প্রয়োজনীয় মার্জিন বিভিন্ন অ্যাপ্লিকেশন জুড়ে অভিন্ন বলে ধরে নেওয়ার পরিবর্তে মূল্যায়ন করা উচিত।
সামগ্রিক মাত্রা এবং ইনস্টলেশন স্থান
সর্বোচ্চ অনুমোদিত উচ্চতা, ব্যাস এবং সামগ্রিক খাম নিশ্চিত করুন। উপলব্ধ প্রবেশ পথ, দরজা এবং খোলার মাত্রা, উত্তোলনের ব্যবস্থা, কাঠামোগত ছাড়পত্র, রক্ষণাবেক্ষণের স্থান এবং কাছাকাছি সরঞ্জামগুলির অবস্থান বিবেচনা করুন।
পরিবহন এবং ইনস্টলেশনের সীমাবদ্ধতাগুলি জাহাজের কনফিগারেশনকেও প্রভাবিত করতে পারে। একটি জাহাজ যা তার অপারেটিং অবস্থানের সাথে মানানসই হয় তার জন্য এটিকে বিল্ডিংয়ে কীভাবে স্থানান্তরিত করা হবে বা এর ভিত্তির উপর স্থাপন করা হবে তার একটি পৃথক পর্যালোচনার প্রয়োজন হতে পারে।
সমর্থন এবং সংযুক্ত সরঞ্জাম
সমর্থন পা, স্কার্ট, বন্ধনী, উত্তোলন বৈশিষ্ট্য এবং ফাউন্ডেশন ইন্টারফেস কাঠামোগত নকশা এবং সাইটের অবস্থার সাথে সারিবদ্ধ হওয়া উচিত। সংযুক্ত পাম্প, অ্যাজিটেটর ড্রাইভ, যন্ত্র এবং পাইপিং অতিরিক্ত লোড বা স্থানের প্রয়োজনীয়তা আরোপ করতে পারে।
লেআউটটি অপারেটিং পয়েন্ট এবং পরিদর্শন এলাকায় উপযুক্ত অ্যাক্সেস ছেড়ে দেওয়া উচিত। রক্ষণাবেক্ষণের প্রয়োজনীয়তাগুলি সমাধান করা সহজ হয় যখন সেগুলি ব্যবস্থা চূড়ান্ত করার আগে বিবেচনা করা হয়।
যখন একটি মাত্রাযুক্ত অঙ্কন প্রয়োজন
প্রাথমিক আলোচনার সময় একটি প্রাথমিক প্রক্রিয়ার বিবরণ পর্যাপ্ত হতে পারে, কিন্তু নকশার অগ্রগতির সাথে সাথে একটি মাত্রাযুক্ত বিন্যাস ক্রমশ গুরুত্বপূর্ণ হয়ে ওঠে। অঙ্কনটি প্রধান মাত্রা, অগ্রভাগের অবস্থান, সমর্থন পয়েন্ট, অ্যাক্সেস ওপেনিং এবং সংলগ্ন সরঞ্জামগুলির সাথে প্রাসঙ্গিক ইন্টারফেসগুলি সনাক্ত করতে হবে।
যেখানে প্ল্যান্ট সংযোগ ইতিমধ্যেই বিদ্যমান, প্রস্তাবিত পাত্রটি উপলব্ধ পাইপিং বিন্যাসের বিরুদ্ধে পরীক্ষা করা উচিত। উত্পাদন অঙ্কন অনুমোদিত হওয়ার আগে যেকোনো প্রয়োজনীয় বিচ্যুতি চিহ্নিত করা এবং সমাধান করা উচিত।
7. অগ্রভাগ, ম্যানওয়ে এবং প্রক্রিয়া সংযোগ
সংযোগগুলি একটি জাহাজকে বাকি উত্পাদন ব্যবস্থার সাথে সংযুক্ত করে। চার্জিং, ডিসচার্জিং, ভেন্টিং, স্যাম্পলিং, ইন্সট্রুমেন্টেশন, পরিষ্কার, তাপমাত্রা পর্যবেক্ষণ বা অন্যান্য ফাংশনের জন্য তাদের প্রয়োজন হতে পারে। তাদের বসানো এবং নির্মাণ কতটা কার্যকরভাবে জাহাজটি ইনস্টল, পরিচালনা এবং পরিদর্শন করা যায় তা প্রভাবিত করে।
অগ্রভাগের অবস্থান এবং অভিযোজন
প্রতিটি অগ্রভাগের একটি পরিষ্কারভাবে চিহ্নিত ফাংশন এবং অবস্থান থাকা উচিত। স্পেসিফিকেশন বা অনুমোদিত অঙ্কন এর নামমাত্র আকার, অভিযোজন, সংযোগের ধরন এবং প্রাসঙ্গিক উচ্চতা বা কৌণিক প্রয়োজনীয়তা স্থাপন করা উচিত।
খাঁড়ি এবং আউটলেট বসানো উচিত উদ্দিষ্ট প্রক্রিয়া প্রবাহ প্রতিফলিত. নিষ্কাশন, উপাদান স্থানান্তর, এবং অ্যাক্সেসের প্রয়োজনীয়তাগুলি জাহাজের জ্যামিতিকেও প্রভাবিত করতে পারে। আস্তরণ বা তৈরির কাজ শুরু হওয়ার পরে অগ্রভাগের অবস্থানে পরিবর্তন অতিরিক্ত প্রকৌশল এবং উত্পাদন জটিলতা তৈরি করতে পারে।
ম্যানওয়ে এবং পরিদর্শন অ্যাক্সেস
ম্যানওয়ে এবং অ্যাক্সেস ওপেনিংগুলি পরিদর্শন, পরিষ্কার এবং রক্ষণাবেক্ষণ সমর্থন করে যেখানে জাহাজের নকশা অনুমতি দেয়। তাদের মাত্রা এবং অবস্থানের উদ্দেশ্য পরিদর্শন পদ্ধতি, নিরাপদ অ্যাক্সেসের প্রয়োজনীয়তা এবং আশেপাশের উদ্ভিদ ব্যবস্থা প্রতিফলিত করা উচিত।
খোলার বিবরণ অবশ্যই আস্তরণের নকশার সাথে সামঞ্জস্যপূর্ণ হতে হবে। একটি খোলার এবং সংলগ্ন রেখাযুক্ত পৃষ্ঠের মধ্যে পরিবর্তনের জন্য বিশেষ মনোযোগ প্রয়োজন কারণ এটি একটি কাঠামোগত বৈশিষ্ট্যের সাথে একটি প্রক্রিয়া ইন্টারফেসকে একত্রিত করে।
আন্দোলনকারী, যন্ত্র, এবং সহায়ক উপাদান
প্রক্রিয়ার উপর নির্ভর করে, একটি জাহাজের জন্য একটি তরল-স্তরের যন্ত্র, তাপমাত্রা সেন্সর, চাপ সংযোগ, দৃষ্টি কাঁচ, আন্দোলনকারী বা অতিরিক্ত জিনিসপত্রের প্রয়োজন হতে পারে। প্রতিটি জাহাজের প্রতিটি আনুষঙ্গিক জিনিসের প্রয়োজন হয় না এবং প্রয়োজনীয় ব্যবস্থাটি সাধারণ তালিকার পরিবর্তে প্রক্রিয়া কর্তব্যের উপর ভিত্তি করে হওয়া উচিত।
প্রতিটি ভেজা আনুষঙ্গিক একটি সামঞ্জস্য পর্যালোচনা প্রয়োজন. গ্যাসকেট, সিল, যন্ত্রের ইন্টারফেস এবং সংযুক্ত উপাদান অবশ্যই রাসায়নিক মাধ্যম এবং প্রযোজ্য চাপ এবং তাপমাত্রার অবস্থার জন্য উপযুক্ত হতে হবে।
সংযোগ তথ্য পরিষ্কারভাবে সংগঠিত
একটি অগ্রভাগ সময়সূচী অস্পষ্টতা এড়াতে একটি দরকারী উপায়। এটি ট্যাগ, ফাংশন, আকার, পরিমাণ, অভিযোজন এবং সংযোগের ধরন দ্বারা প্রতিটি সংযোগ সনাক্ত করতে পারে, যেখানে প্রয়োজন হয় অঙ্কন রেফারেন্স সহ।
এই তথ্য তাড়াতাড়ি প্রদান করা ইঞ্জিনিয়ারিং এবং ম্যানুফ্যাকচারিং দলগুলিকে ক্লিয়ারেন্স চেক করতে, আনুষাঙ্গিক সমন্বয় করতে এবং ডিজাইন প্রকাশের আগে একটি সামঞ্জস্যপূর্ণ ব্যবস্থা স্থাপন করতে সহায়তা করে।
8. আস্তরণের পরিদর্শন এবং গুণমান যাচাইকরণ
উত্পাদন সম্পূর্ণ হওয়ার পরেই যোগ করার পরিবর্তে সরঞ্জামের স্পেসিফিকেশনের অংশ হিসাবে পরিদর্শন পরিকল্পনা করা উচিত। প্রয়োজনীয় পরিদর্শন ক্রিয়াকলাপগুলি আস্তরণের পদ্ধতি, জাহাজের নকশা, প্রযোজ্য মান, প্রক্রিয়া ঝুঁকি এবং চুক্তির স্বীকৃতির মানদণ্ডের উপর নির্ভর করে।
উৎপাদনের আগে পরিদর্শনের সুযোগ নির্ধারণ করুন
রেখাযুক্ত সারফেস, স্ট্রাকচারাল বডি, সংযোগ এবং সমাপ্ত সমাবেশের জন্য প্রয়োজনীয় রেকর্ড এবং পরীক্ষাগুলি সনাক্ত করুন। স্পেসিফিকেশন নির্দেশ করা উচিত কোন প্রয়োজনীয়তাগুলি বাধ্যতামূলক, কোন মানগুলি প্রযোজ্য এবং ফলাফলগুলি পর্যালোচনা করার জন্য কে দায়ী৷
যেখানে একটি নির্দিষ্ট আস্তরণ পরিদর্শন পদ্ধতি উপযুক্ত, তার পদ্ধতি এবং গ্রহণযোগ্যতার সীমা আগে থেকেই সম্মত হওয়া উচিত। উদাহরণস্বরূপ, বৈদ্যুতিক ছুটির পরীক্ষা নির্দিষ্ট অ-পরিবাহী আস্তরণ এবং উপযুক্ত সরঞ্জাম কনফিগারেশনের সাথে প্রাসঙ্গিক হতে পারে, তবে নির্দিষ্ট নির্মাণের জন্য এর ব্যবহার এবং পরীক্ষার সেটিংস অবশ্যই স্থাপন করতে হবে। প্রতিটি আস্তরণের প্রক্রিয়া বা বেধে অভিন্নভাবে প্রয়োগ করা উচিত বলে ধরে নেওয়া উচিত নয়।
কঠিন জ্যামিতিক এলাকা পরিদর্শন করুন
নোজল ট্রানজিশন, খোলা, কোণ এবং জ্যামিতির অন্যান্য পরিবর্তন সহ অ্যাক্সেস করা বা মূল্যায়ন করা আরও কঠিন অবস্থানগুলির জন্য পরিদর্শন পরিকল্পনা করা উচিত। এই এলাকায় বিভিন্ন পরিদর্শন কৌশল বা আরও বিস্তারিত অঙ্কন এবং উত্পাদন নিয়ন্ত্রণ প্রয়োজন হতে পারে।
ভিজ্যুয়াল পরীক্ষা, মাত্রিক চেক, এবং অন্যান্য প্রযোজ্য পদ্ধতি নির্মাণের প্রয়োজনীয়তা অনুযায়ী সংজ্ঞায়িত করা উচিত। যেকোন বাধ্যতামূলক চাপ পরীক্ষা বা কাঠামোগত পরীক্ষাগুলিও চিহ্নিত করা উচিত যেখানে সরঞ্জামের নকশার সাথে প্রাসঙ্গিক।
ডকুমেন্টেশন এবং গ্রহণযোগ্যতার মানদণ্ড স্পষ্ট করুন
গ্রহণ প্রক্রিয়াটি নির্দিষ্ট করা উচিত যে সরঞ্জামগুলি প্রকাশ করার আগে কী প্রমাণের প্রয়োজন। প্রকল্পের উপর নির্ভর করে, ডকুমেন্টেশন অনুমোদিত অঙ্কন, উপাদান তথ্য, পরিদর্শন রেকর্ড, পরীক্ষার ফলাফল, এবং স্বীকৃত বিচ্যুতির রেকর্ড অন্তর্ভুক্ত থাকতে পারে।
পদ্ধতি, প্রযোজ্য অবস্থান, গ্রহণযোগ্যতার মানদণ্ড এবং প্রয়োজনীয় রেকর্ড শনাক্ত করে এমন একটি সংজ্ঞায়িত পরিদর্শন পরিকল্পনার তুলনায় "সাবধানে আস্তরণটি পরিদর্শন করুন" এর মতো বিবৃতিগুলি কম কার্যকর। সুনির্দিষ্ট প্রয়োজনীয়তা প্রস্তুতকারক এবং গ্রাহককে সম্পূর্ণ সরঞ্জাম পর্যালোচনা করার জন্য একটি সাধারণ ভিত্তি দেয়।
অনুমোদিত পরিবর্তনের ট্রেসেবিলিটি বজায় রাখুন
নকশা পরিবর্তন নথিভুক্ত করা উচিত, পর্যালোচনা, এবং দায়ী পক্ষ দ্বারা অনুমোদিত. সংযোগ, আনুষঙ্গিক, বা অপারেটিং অবস্থার একটি পরিবর্তন সরঞ্জাম স্পেসিফিকেশনের অন্যান্য অংশকে প্রভাবিত করতে পারে। পরিবর্তনের কারণ রেকর্ড করা এবং এর প্রযুক্তিগত অনুমোদন ম্যানুফ্যাকচারিং নথি এবং চূড়ান্ত সমাবেশের মধ্যে সামঞ্জস্য বজায় রাখতে সাহায্য করে।
9. একটি সরঞ্জাম স্পেসিফিকেশন প্রস্তুতি
একটি স্পষ্ট স্পেসিফিকেশন ইকুইপমেন্ট ইঞ্জিনিয়ারিং টিমকে অ্যাপ্লিকেশনের মূল্যায়ন এবং অমীমাংসিত প্রয়োজনীয়তাগুলি সনাক্ত করার জন্য যথেষ্ট তথ্য দেয়। এটি শুধুমাত্র প্রয়োজনীয় জাহাজই নয় বরং সেই শর্তগুলিও বর্ণনা করবে যার অধীনে জাহাজটি কাজ করবে৷
নিম্নলিখিত ক্রমটি নকশা তথ্য সংগঠিত করার জন্য একটি ব্যবহারিক পদ্ধতি প্রদান করে।
-
প্রসেস ডিউটি বর্ণনা কর।
পাত্রটি প্রতিক্রিয়া, সঞ্চয়, সংগ্রহ বা মিশ্রণের জন্য ব্যবহার করা হবে কিনা ব্যাখ্যা করুন। অপারেটিং পর্যায়, আপস্ট্রিম এবং ডাউনস্ট্রিম ইন্টারফেস এবং কোন বিশেষ প্রক্রিয়া ফাংশন সনাক্ত করুন।
-
রাসায়নিক মাধ্যম নথিভুক্ত করুন।
প্রাসঙ্গিক পদার্থ, ঘনত্ব, মিশ্রণ, দূষক এবং পরিষ্কারের তরল তালিকাভুক্ত করুন। রচনা উল্লেখযোগ্যভাবে পরিবর্তিত যে কোনো পর্যায়ে চিহ্নিত করুন.
-
অপারেটিং খামের সংজ্ঞা দাও।
স্বাভাবিক এবং চরম তাপমাত্রা, অপারেটিং এবং ডিজাইনের চাপ, ভ্যাকুয়াম অবস্থা এবং অপারেটিং রাজ্যগুলির মধ্যে পূর্ববর্তী পরিবর্তনগুলি প্রদান করুন।
-
ক্ষমতা এবং মাত্রা স্থাপন.
নামমাত্র ক্ষমতা, ব্যবহারযোগ্য কাজের পরিমাণ, প্রধান মাত্রা, ইনস্টলেশন সীমাবদ্ধতা, এবং প্রয়োজনীয় সমর্থন ব্যবস্থা উল্লেখ করুন।
-
সংযোগের সময়সূচী প্রস্তুত করুন।
প্রয়োজনীয় অগ্রভাগ, খোলা, ভেন্ট, ড্রেন, যন্ত্র, আন্দোলনকারী ব্যবস্থা এবং আনুষাঙ্গিক তালিকা করুন। উপলব্ধ হলে একটি লেআউট অঙ্কন সরবরাহ করুন।
-
মান এবং পরিদর্শন প্রয়োজনীয়তা সনাক্ত করুন.
রাজ্যের প্রযোজ্য নির্মাণ প্রয়োজনীয়তা, পরিদর্শন পদ্ধতি, পরীক্ষার প্রত্যাশা, গ্রহণযোগ্যতার মানদণ্ড এবং প্রয়োজনীয় ডকুমেন্টেশন।
-
অনুমোদনের আগে প্রযুক্তিগত ফাঁক পর্যালোচনা করুন.
অমীমাংসিত রাসায়নিক ডেটা, বিরোধপূর্ণ মাত্রা, অনিশ্চিত অপারেটিং শর্তাবলী এবং যে কোনও আনুষাঙ্গিক যার সামঞ্জস্য বা নকশা অনিশ্চিত রয়ে গেছে রেকর্ড করুন।
সরঞ্জাম স্পেসিফিকেশন চেকলিস্ট
| স্পেসিফিকেশন বিভাগ | তথ্য প্রয়োজন | পর্যালোচনার কারণ |
|---|---|---|
| প্রক্রিয়া আবেদন | ভেসেল ফাংশন, প্রক্রিয়া পর্যায়, উপাদান স্থানান্তর, এবং অপারেটিং ক্রম। | সঠিক সরঞ্জামের ধরন স্থাপন করে। |
| রাসায়নিক মাধ্যম | রচনা, ঘনত্ব, অমেধ্য, এবং পরিষ্কারের এজেন্ট। | আস্তরণের সামঞ্জস্য মূল্যায়ন সমর্থন করে। |
| অপারেটিং শর্তাবলী | তাপমাত্রা পরিসীমা, নকশা চাপ, ভ্যাকুয়াম ডিউটি, এবং ক্ষণস্থায়ী অবস্থা। | প্রয়োজনীয় অপারেটিং খাম সংজ্ঞায়িত করে। |
| ক্ষমতা এবং বিন্যাস | কাজের পরিমাণ, সামগ্রিক মাত্রা, সমর্থন ব্যবস্থা এবং ইনস্টলেশন সীমা। | ফিট এবং প্রক্রিয়া ইন্টিগ্রেশন চেক. |
| সংযোগ | অগ্রভাগের মাপ, অবস্থান, খোলা, উপকরণ, এবং আনুষাঙ্গিক. | পাইপিং এবং সরঞ্জাম ইন্টারফেস সমন্বয় করে। |
| গুণমানের প্রয়োজনীয়তা | পরিদর্শন পদ্ধতি, পরীক্ষা, গ্রহণযোগ্যতার মানদণ্ড এবং রেকর্ড। | কিভাবে সামঞ্জস্য যাচাই করা হবে তা সংজ্ঞায়িত করে। |
যখন কিছু বিবরণ অনুপলব্ধ থেকে যায়, সেগুলিকে খোলা প্রযুক্তিগত আইটেম হিসাবে চিহ্নিত করুন। এই পদ্ধতিটি মাত্রা, অপারেটিং শর্ত বা গ্রহণযোগ্যতার প্রয়োজনীয়তা অনুমান করার চেয়ে বেশি নির্ভরযোগ্য যা প্রকল্প দল দ্বারা প্রতিষ্ঠিত হয়নি।
10. সাধারণ নির্বাচন এবং নকশা ভুল
বেশ কিছু সমস্যা দেখা দিতে পারে যখন সরঞ্জাম নির্বাচন একটি সংক্ষিপ্ত পণ্যের বর্ণনার উপর নির্ভর করে, উদ্দেশ্যমূলক পরিষেবাটিকে সম্পূর্ণরূপে সংজ্ঞায়িত না করে। বেশিরভাগই আরও সম্পূর্ণ প্রক্রিয়ার বিবরণ এবং প্রযুক্তিগত স্পেসিফিকেশনের প্রাথমিক পর্যালোচনার মাধ্যমে হ্রাস করা যেতে পারে।
একা রাসায়নিক নাম দ্বারা নির্বাচন করা
একটি পাত্রে একটি অ্যাসিড, ক্ষার বা দ্রাবক ধারণ করবে তা জানা একটি সামঞ্জস্য মূল্যায়ন সম্পূর্ণ করার জন্য যথেষ্ট নয়। ঘনত্ব, মিশ্রণ, তাপমাত্রা, এক্সপোজার সময়কাল, পরিষ্কারের পদ্ধতি এবং আস্তরণের নির্মাণ সবকিছুই গুরুত্বপূর্ণ।
উন্নত পদ্ধতি:সম্পূর্ণ প্রক্রিয়ার মাধ্যম এবং এর প্রত্যাশিত অপারেটিং পরিসীমা প্রদান করুন, তারপর প্রকৃত অ্যাপ্লিকেশনের জন্য উপযুক্ততা নিশ্চিত করুন।
শুধুমাত্র নামমাত্র জাহাজ ভলিউম প্রদান
একটি ক্ষমতা চিত্র সম্পূর্ণ জাহাজের জ্যামিতি, অনুমোদিত কাজের পরিমাণ, আন্দোলনকারী বিন্যাস, বা সংযোগ বিন্যাস নির্ধারণ করে না। অপর্যাপ্ত মাত্রিক তথ্য এমন সরঞ্জামের দিকে নিয়ে যেতে পারে যা বিদ্যমান প্ল্যান্টে সহজে একত্রিত করা যায় না।
উন্নত পদ্ধতি:কাজের ভলিউম, সামগ্রিক মাত্রা, সাইটের সীমাবদ্ধতা, প্রক্রিয়ার প্রয়োজনীয়তা এবং প্রয়োজনীয় সংযোগগুলি একসাথে নির্দিষ্ট করুন।
রাসায়নিক প্রতিরোধের অনুমান ভ্যাকুয়াম উপযুক্ততা প্রতিষ্ঠা করে
রাসায়নিক প্রতিরোধ এবং একটি চাপ ডিফারেনশিয়াল প্রতিরোধের বিভিন্ন ইঞ্জিনিয়ারিং প্রশ্ন. আস্তরণের এবং সমর্থনকারী কাঠামোটি অবশ্যই উদ্দিষ্ট ভ্যাকুয়াম অবস্থা এবং প্রাসঙ্গিক অপারেটিং তাপমাত্রার জন্য মূল্যায়ন করা উচিত।
উন্নত পদ্ধতি:সর্বনিম্ন পরম চাপ, এক্সপোজার সময়কাল, তাপমাত্রা এবং প্রত্যাশিত ভ্যাকুয়াম চক্র স্পষ্টভাবে বর্ণনা করুন।
সীল এবং অক্জিলিয়ারী উপাদান overlooking
একটি সামঞ্জস্যপূর্ণ প্রধান আস্তরণ প্রতিটি সীল, গ্যাসকেট, আন্দোলনকারী উপাদান, দৃষ্টি গ্লাস, বা যন্ত্র সংযোগের উপযুক্ততা স্থাপন করতে পারে না। প্রতিটি প্রাসঙ্গিক ভেজা উপাদান সম্পূর্ণ সিস্টেমের অংশ গঠন করে।
উন্নত পদ্ধতি:কারিগরি পর্যালোচনায় আনুষাঙ্গিক এবং সংযোগ সামগ্রী অন্তর্ভুক্ত করুন মূল জাহাজটিকে মূল্যায়নের প্রয়োজন একমাত্র উপাদান হিসাবে বিবেচনা করার পরিবর্তে।
অগ্রভাগের অবস্থান চূড়ান্ত করতে অনেক দেরি হয়েছে
সংযোগের অবস্থানগুলিতে দেরী পরিবর্তনগুলি অভ্যন্তরীণ জ্যামিতি, পাইপিং সারিবদ্ধকরণ, অ্যাক্সেস এবং সমাপ্ত আস্তরণের কনফিগারেশনকে প্রভাবিত করতে পারে। তারা কাছাকাছি সরঞ্জাম বা ইনস্টলেশন ছাড়পত্রের সাথে দ্বন্দ্ব তৈরি করতে পারে।
উন্নত পদ্ধতি:ম্যানুফ্যাকচারিং ড্রয়িং অনুমোদিত হওয়ার আগে একটি মাত্রাযুক্ত বিন্যাস এবং অগ্রভাগের সময়সূচী পর্যালোচনা করুন।
পরিদর্শন প্রয়োজনীয়তা অনির্ধারিত রেখে যাওয়া
একটি জারা-প্রতিরোধী জাহাজের জন্য একটি সাধারণ অনুরোধ ব্যাখ্যা করে না কিভাবে সমাপ্ত আস্তরণ পরিদর্শন করা হবে বা কোন মানদণ্ড গ্রহণযোগ্যতা নির্ধারণ করবে। অনুপস্থিত বিবরণ চূড়ান্ত পর্যালোচনার সময় মতবিরোধ সৃষ্টি করতে পারে।
উন্নত পদ্ধতি:উত্পাদন শুরু হওয়ার আগে প্রযোজ্য মান, পরিদর্শন পদ্ধতি, গ্রহণযোগ্যতার মানদণ্ড এবং প্রয়োজনীয় রেকর্ডগুলির সাথে সম্মত হন।
নির্বাচনের নিয়ম:একটি সম্পূর্ণ সরঞ্জাম স্পেসিফিকেশন প্রক্রিয়া শুল্ক, রাসায়নিক মাধ্যম, অপারেটিং শর্ত, জাহাজ কনফিগারেশন, এবং পরিদর্শন প্রয়োজনীয়তা সংযুক্ত করে। প্রতিটি একই সংজ্ঞায়িত অ্যাপ্লিকেশন সমর্থন করা উচিত.
11. ইনস্টলেশন, অপারেশন, এবং রক্ষণাবেক্ষণ
সরঞ্জামের উপযুক্ততা শুধুমাত্র তার প্রাথমিক নকশার উপর নির্ভর করে না বরং কীভাবে জাহাজটি পরিচালনা করা, ইনস্টল করা, পরিচালনা করা এবং রক্ষণাবেক্ষণ করা হয় তার উপরও নির্ভর করে। উপযুক্ত পদ্ধতিগুলি আস্তরণের অখণ্ডতা রক্ষা করতে এবং আরও গুরুতর সরঞ্জামের সমস্যায় পরিণত হওয়ার আগে সমস্যাগুলি সনাক্ত করতে সহায়তা করে।
হ্যান্ডলিং এবং ইনস্টলেশন
পরিবহন এবং উত্তোলন পদ্ধতিগুলিকে সরঞ্জামের ডকুমেন্টেশন এবং মনোনীত উত্তোলনের ব্যবস্থা অনুসরণ করা উচিত। অনিয়ন্ত্রিত প্রভাব, অনুপযুক্ত উত্তোলন পয়েন্ট, বা অসাবধান হ্যান্ডলিং আস্তরণ বা সমাবেশের অন্যান্য অংশগুলিকে ক্ষতিগ্রস্ত করতে পারে এমনকি যখন বহিরাগত জাহাজটি অপ্রভাবিত দেখায়।
ইনস্টলেশনের উদ্দেশ্য সমর্থন শর্ত এবং সংযোগ প্রান্তিককরণ সংরক্ষণ করা উচিত। জোরপূর্বক পাইপিং সারিবদ্ধকরণ বা অগ্রভাগের উপর অনিচ্ছাকৃত লোডগুলি যান্ত্রিক চাপ প্রবর্তন করতে পারে যা নকশা অনুমানে অন্তর্ভুক্ত ছিল না।
কমিশন করার আগে, ইনস্টলেশন অবস্থান, সমর্থন ব্যবস্থা, সংযুক্ত পাইপিং, যন্ত্র এবং প্রয়োজনীয় জিনিসপত্র যাচাই করুন। নিশ্চিত করুন যে চূড়ান্ত কনফিগারেশন অনুমোদিত অঙ্কনের সাথে মেলে এবং প্রয়োজনীয় প্রাক-অপারেশন চেক সম্পন্ন হয়েছে।
নিয়ন্ত্রিত স্টার্টআপ এবং শাটডাউন
অপারেটিং পদ্ধতিগুলিকে সংজ্ঞায়িত করা উচিত যে কীভাবে জাহাজটি ভরা হয়, অপারেটিং তাপমাত্রায় আনা হয়, যেখানে প্রযোজ্য চাপ দেওয়া হয় এবং নিরাপদ অবস্থায় ফিরে আসে। যদি ভ্যাকুয়াম বা দ্রুত তাপমাত্রা পরিবর্তন সম্ভব হয়, এই শর্তগুলি স্পষ্টভাবে সম্বোধন করা উচিত।
প্রক্রিয়াগুলি কীভাবে প্রক্রিয়া বিচ্যুতিগুলি পরিচালনা করা হয় তাও প্রতিষ্ঠিত করা উচিত। অপ্রত্যাশিত চাপ, তাপমাত্রা, বা রাসায়নিক গঠন পরিবর্তন জাহাজটিকে তার অনুমোদিত অপারেটিং খামের বাইরে নিয়ে যেতে পারে এবং একটি নিয়ন্ত্রিত প্রতিক্রিয়া প্রয়োজন।
পরিচ্ছন্নতার অনুশীলন
পরিষ্কারের পদ্ধতিগুলি আস্তরণ, সীল, সংযুক্ত উপাদান এবং জাহাজের অপারেটিং সীমাবদ্ধতার সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত। নির্দিষ্ট নির্মাণের জন্য নির্বাচিত পরিচ্ছন্নতার মাধ্যম, তাপমাত্রা, সময়কাল এবং যেকোন যান্ত্রিক ক্লিনিং অ্যাকশন পর্যালোচনা করা উচিত।
পরিষ্কার করার পদ্ধতিগুলি সনাক্ত করা উচিত যে কীভাবে অবশিষ্টাংশগুলি সরানো হয়, কীভাবে জাহাজটি যেখানে প্রয়োজন সেখানে ধুয়ে ফেলা হয় এবং কীভাবে পরিদর্শন অ্যাক্সেস বজায় রাখা হয়। অননুমোদিত রাসায়নিক বা আক্রমনাত্মক যান্ত্রিক পদ্ধতি চালু করা উচিত নয় কারণ মূল আস্তরণটি ক্ষয়কারী পরিষেবার জন্য ডিজাইন করা হয়েছে।
রুটিন পরিদর্শন এবং রক্ষণাবেক্ষণ
পরিদর্শন ফ্রিকোয়েন্সি এবং পদ্ধতি প্রক্রিয়া ঝুঁকি, পরিষেবা শর্ত, সরঞ্জাম নকশা, এবং প্রযোজ্য রক্ষণাবেক্ষণ প্রয়োজনীয়তা প্রতিফলিত করা উচিত। অপারেটরদের ক্ষতি, ফুটো, অস্বাভাবিক অপারেটিং আচরণ বা সংশ্লিষ্ট উপাদানগুলির অবনতির লক্ষণগুলি সনাক্ত করার জন্য অনুমোদিত পদ্ধতিগুলি অনুসরণ করা উচিত।
যখন একটি সমস্যা সনাক্ত করা হয়, মূল্যায়নের আস্তরণ, প্রাসঙ্গিক সংযোগ, সীল এবং সমর্থনকারী জাহাজের গঠন বিবেচনা করা উচিত। মেরামত বা পরিবর্তন নির্বাচন করার আগে কারণ স্থাপন করা উচিত। যেকোন মেরামত অবশ্যই মূল নির্মাণ এবং অনুমোদিত পরিষেবার শর্তগুলির জন্য উপযুক্ত হতে হবে।
অপারেশনাল রেকর্ড রাখুন
অপারেটিং অবস্থার রেকর্ড, পরিদর্শন, পরিচ্ছন্নতা কার্যক্রম, রক্ষণাবেক্ষণের কাজ, এবং অনুমোদিত পরিবর্তনগুলি পুনরাবৃত্ত সমস্যা সনাক্ত করতে সাহায্য করতে পারে। তারা আসল নকশা পর্যালোচনার সময় ব্যবহৃত অনুমানের সাথে প্রকৃত অপারেটিং অবস্থার তুলনা করা সহজ করে তোলে।
যেখানে প্রক্রিয়ার অবস্থা উল্লেখযোগ্যভাবে পরিবর্তিত হয়, পরিবর্তিত শুল্ক প্রবর্তনের আগে জাহাজের পুনরায় মূল্যায়ন করা উচিত। একটি রাসায়নিক ঘনত্ব, তাপমাত্রা পরিসীমা বা চাপের অবস্থার জন্য অনুমোদিত একটি কনফিগারেশন স্বয়ংক্রিয়ভাবে একটি ভিন্ন পরিষেবার জন্য উপযুক্ত বলে ধরে নেওয়া উচিত নয়।
12. একটি কাস্টম সরঞ্জাম কনফিগারেশন পরিকল্পনা
শিল্প জাহাজগুলিকে প্রায়শই একটি নির্দিষ্ট প্রক্রিয়া বিন্যাস, ক্ষমতার প্রয়োজনীয়তা এবং অপারেটিং অবস্থার সেটের সাথে মানানসই করতে হয়। একটি কাস্টম কনফিগারেশন এই প্রয়োজনীয়তাগুলিকে মোকাবেলা করতে পারে, যদি বিশদগুলিকে সংজ্ঞায়িত করা হয় এবং পদ্ধতিগতভাবে মূল্যায়ন করা হয়।
জুয়ানশিল্প বিরোধী জারা আস্তরণের এবং রাসায়নিক সরঞ্জাম নকশা এবং উত্পাদন পরিষেবা প্রদান করে। একটি রেখাযুক্ত জাহাজের জন্য উপযুক্ত কনফিগারেশন তার উদ্দেশ্য প্রক্রিয়া ফাংশন, প্রয়োজনীয় ক্ষমতা, অপারেটিং খাম, সংযোগ অবস্থান এবং প্রক্রিয়া আনুষাঙ্গিক সম্পর্কিত আলোচনা করা যেতে পারে।
প্রক্রিয়ার সাথে কনফিগারেশন মিলান
কাস্টমাইজেশন একটি পূর্বনির্ধারিত জাহাজ ব্যবস্থার পরিবর্তে প্রক্রিয়া প্রয়োজনীয়তা দিয়ে শুরু করা উচিত। একটি সাধারণ স্থানান্তর ফাংশন সহ একটি স্টোরেজ ট্যাঙ্কের জন্য একটি অ্যাজিটেটর এবং অতিরিক্ত প্রক্রিয়া উপকরণ সহ একটি চুল্লি থেকে সংযোগের একটি ভিন্ন সেট প্রয়োজন হতে পারে।
প্রয়োজনীয় ফাংশন সংজ্ঞায়িত করা ঐচ্ছিক আনুষাঙ্গিক থেকে প্রয়োজনীয় বৈশিষ্ট্যগুলিকে আলাদা করতে সাহায্য করে। এটি প্রকৌশল দলকে জাহাজের জ্যামিতি এবং সংযোগ বিন্যাস মূল্যায়নের জন্য একটি পরিষ্কার ভিত্তি দেয়।
প্রযুক্তিগত বিবরণ তাড়াতাড়ি স্থাপন করুন
ক্ষমতা, মাত্রা, রাসায়নিক মাধ্যম, তাপমাত্রা, চাপ, ভ্যাকুয়াম প্রয়োজনীয়তা এবং অগ্রভাগের অবস্থান একসাথে পর্যালোচনা করা উচিত। যদি জাহাজটিকে একটি বিদ্যমান সিস্টেমের সাথে সংযোগ করতে হয়, প্রাসঙ্গিক অঙ্কন এবং ইন্টারফেসের মাত্রা প্রাথমিক প্রযুক্তিগত আলোচনার সময় উপলব্ধ করা উচিত।
ডিজাইন পর্যালোচনার সময় কোন অজানা শর্ত দৃশ্যমান থাকা উচিত। বিশেষ করে, অমীমাংসিত রাসায়নিক সামঞ্জস্য, অস্পষ্ট ভ্যাকুয়াম অবস্থা, বা অসম্পূর্ণ সংযোগ অঙ্কনগুলিকে সরঞ্জামের স্পেসিফিকেশন সম্পূর্ণ বিবেচনা করার আগে সমাধান করা উচিত।
উত্পাদন আগে নকশা পর্যালোচনা
প্রস্তাবিত নির্মাণটি আস্তরণের বিন্যাস, কাঠামোগত নকশা, সংযোগ এবং পরিদর্শন পরিকল্পনা সহ উদ্দিষ্ট দায়িত্বের বিপরীতে পর্যালোচনা করা উচিত। অঙ্কন এবং প্রযুক্তিগত নথিতে সম্মত কনফিগারেশন সনাক্ত করা উচিত যাতে উভয় পক্ষ একই নকশা মূল্যায়ন করতে পারে।
এই পর্যায়ে করা পরিবর্তনগুলি সামগ্রিক সমাবেশে তাদের প্রভাবের জন্য মূল্যায়ন করা উচিত। একটি সংশোধিত অগ্রভাগের অবস্থান, একটি নতুন আনুষঙ্গিক, বা একটি পরিবর্তিত চাপের প্রয়োজনীয়তা অন্যান্য ডিজাইনের সিদ্ধান্তগুলিকে প্রভাবিত করতে পারে এবং একটি বিচ্ছিন্ন পরিবর্তন হিসাবে পরিচালনা করা উচিত নয়।
প্রযুক্তিগত আলোচনার জন্য প্রস্তুত করার জন্য তথ্য
- সরঞ্জামের ধরন এবং উদ্দিষ্ট প্রক্রিয়া ফাংশন।
- রাসায়নিক রচনা, ঘনত্ব এবং প্রাসঙ্গিক পরিচ্ছন্নতার মিডিয়া।
- স্বাভাবিক এবং চরম অপারেটিং তাপমাত্রা।
- অপারেটিং চাপ, নকশা চাপ, এবং ভ্যাকুয়াম প্রয়োজনীয়তা যেখানে প্রযোজ্য।
- প্রয়োজনীয় নামমাত্র ক্ষমতা, কাজের পরিমাণ এবং সামগ্রিক মাত্রা।
- অগ্রভাগ সময়সূচী, সংযোগ অবস্থান, যন্ত্র, এবং প্রক্রিয়া আনুষাঙ্গিক.
- প্রযোজ্য নির্মাণ মান এবং আস্তরণের পরিদর্শন প্রয়োজনীয়তা.
- ইনস্টলেশন অঙ্কন এবং কোনো বিদ্যমান সরঞ্জাম ইন্টারফেস সীমাবদ্ধতা.
এই ইনপুটগুলি প্রযুক্তিগত পর্যালোচনা এবং উদ্ধৃতির জন্য একটি ব্যবহারিক সূচনা বিন্দু প্রদান করে। প্রাসঙ্গিক রাসায়নিক, যান্ত্রিক, মাত্রিক, এবং পরিদর্শন প্রয়োজনীয়তাগুলি মূল্যায়ন করার পরেই চূড়ান্ত সরঞ্জামের স্পেসিফিকেশন নিশ্চিত করা উচিত।
13. প্রায়শই জিজ্ঞাসিত প্রশ্ন
ফ্লুরোপলিমার-রেখাযুক্ত রাসায়নিক প্রক্রিয়া জাহাজগুলিকে নির্দিষ্ট করার সময় নিম্নলিখিত প্রশ্নগুলি সাধারণ প্রযুক্তিগত বিবেচনাগুলিকে সম্বোধন করে।
PTFE-রেখাযুক্ত জাহাজগুলি প্রাথমিকভাবে কীসের জন্য ব্যবহৃত হয়?
এগুলি রাসায়নিক প্রক্রিয়াকরণ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে অভ্যন্তরীণ যোগাযোগের পৃষ্ঠগুলির ক্ষয় সুরক্ষা প্রয়োজন। সাধারণ জাহাজের ধরনগুলির মধ্যে রয়েছে চুল্লি, স্টোরেজ ট্যাঙ্ক, রিসিভার এবং মিক্সিং ট্যাঙ্ক। উপযুক্ত প্রকার প্রক্রিয়া শুল্ক, রাসায়নিক মাধ্যম, অপারেটিং অবস্থা এবং প্রয়োজনীয় কনফিগারেশনের উপর নির্ভর করে।
PTFE আস্তরণের প্রতিটি রাসায়নিক বিরুদ্ধে সুরক্ষা প্রদান করে?
প্রতিটি অবস্থার অধীনে কোনো উপাদানকে সর্বজনীনভাবে উপযুক্ত হিসাবে বিবেচনা করা উচিত নয়। PTFE এর বিস্তৃত রাসায়নিক প্রতিরোধ ক্ষমতা রয়েছে, কিন্তু প্রকৃত প্রয়োগের জন্য এখনও রাসায়নিক পরিচয়, ঘনত্ব, তাপমাত্রা, এক্সপোজারের সময়কাল এবং আস্তরণের নির্মাণের মূল্যায়ন প্রয়োজন। জাহাজটি অনুমোদিত হওয়ার আগে নির্দিষ্ট সামঞ্জস্যের সীমাবদ্ধতা এবং বিশেষ অপারেটিং শর্তগুলি পর্যালোচনা করা উচিত।
কেন একটি PTFE- রেখাযুক্ত পাত্রেরও একটি ইস্পাত কাঠামোর প্রয়োজন হয়?
আস্তরণটি উদ্দিষ্ট জারা-প্রতিরোধী অভ্যন্তরীণ পৃষ্ঠ প্রদান করে, যখন বাইরের ইস্পাত বডি কাঠামোগত সমর্থন সরবরাহ করে। দুটি উপাদান বিভিন্ন ফাংশন পরিবেশন করে এবং একসাথে ইঞ্জিনিয়ার করা আবশ্যক। জাহাজের মাত্রা, চাপের অবস্থা, সমর্থন, সংযোগ এবং আস্তরণ এবং ইস্পাত বডির মধ্যে সম্পর্ক সবই চূড়ান্ত নকশাকে প্রভাবিত করে।
সঠিক জাহাজের ধরন নির্বাচন করার জন্য কি তথ্য প্রয়োজন?
উদ্দিষ্ট প্রক্রিয়া ফাংশন, রাসায়নিক মাধ্যম, অপারেটিং তাপমাত্রা, চাপ বা ভ্যাকুয়াম প্রয়োজনীয়তা, ক্ষমতা এবং ইনস্টলেশন শর্তাবলী দিয়ে শুরু করুন। তারপর প্রয়োজনীয় অগ্রভাগ, অ্যাক্সেস খোলা, যন্ত্র এবং আনুষাঙ্গিক সনাক্ত করুন। এই বিবরণগুলি স্টোরেজ ট্যাঙ্ক, রিসিভার বা মিক্সিং ট্যাঙ্ক থেকে একটি চুল্লিকে আলাদা করতে এবং প্রয়োজনীয় কনফিগারেশন স্থাপন করতে সহায়তা করে।
একটি রেখাযুক্ত পাত্র ভ্যাকুয়াম অবস্থার অধীনে ব্যবহার করা যেতে পারে?
ভ্যাকুয়াম পরিষেবা উপযুক্তভাবে ডিজাইন করা সমাবেশের সাথে সম্ভব হতে পারে, তবে নির্দিষ্ট সরঞ্জামের জন্য এটি নিশ্চিত করা আবশ্যক। পর্যালোচনাতে ন্যূনতম পরম চাপ, অপারেটিং তাপমাত্রা, ভ্যাকুয়াম সময়কাল, চক্র ফ্রিকোয়েন্সি এবং আস্তরণের সমর্থন অন্তর্ভুক্ত করা উচিত। রাসায়নিক সামঞ্জস্য বা ইতিবাচক-চাপ রেটিং একা ভ্যাকুয়াম উপযুক্ততা স্থাপন করে না।
একটি রেখাযুক্ত মিশ্রণ ট্যাঙ্ক নির্দিষ্ট করার সময় কি পরীক্ষা করা উচিত?
রাসায়নিক সামঞ্জস্য, ক্ষমতা, তাপমাত্রা এবং চাপ ছাড়াও, প্রয়োজনীয় মিশ্রণের শুল্ক এবং আন্দোলনকারীর ব্যবস্থা উল্লেখ করুন। খাদ-সম্পর্কিত উপাদান, সীল, গ্যাসকেট এবং অন্যান্য ভেজা আনুষাঙ্গিকগুলির উপযুক্ততা পরীক্ষা করুন। অগ্রভাগের অবস্থান, পরিষ্কারের অ্যাক্সেস, রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং ইনস্টলেশন ব্যবস্থাও পর্যালোচনা করা উচিত।
কোন পরিদর্শন প্রয়োজনীয়তা উত্পাদন আগে নিশ্চিত করা উচিত?
প্রযোজ্য নির্মাণ মান, আস্তরণ পরিদর্শন পদ্ধতি, গ্রহণযোগ্যতার মানদণ্ড, কাঠামোগত পরীক্ষা, পরীক্ষা এবং প্রয়োজনীয় ডকুমেন্টেশন সনাক্ত করুন। ভিজ্যুয়াল পরীক্ষা, মাত্রিক পরীক্ষা, বা বৈদ্যুতিক ছুটির পরীক্ষার মতো পদ্ধতিগুলি নির্মাণের উপর নির্ভর করে উপযুক্ত হতে পারে। পরিদর্শন পরিকল্পনা প্রতিটি জাহাজের জন্য অভিন্ন বলে ধরে নেওয়ার পরিবর্তে নির্দিষ্ট সরঞ্জামের জন্য সম্মত হওয়া উচিত।
একটি কাস্টম জাহাজ উদ্ধৃতি জন্য একটি অনুরোধে কি অন্তর্ভুক্ত করা উচিত?
জাহাজের উদ্দেশ্যমূলক ফাংশন, রাসায়নিক গঠন এবং ঘনত্ব, অপারেটিং তাপমাত্রা, চাপ বা ভ্যাকুয়াম অবস্থা, প্রয়োজনীয় ক্ষমতা, সামগ্রিক মাত্রা, সংযোগ বিন্যাস, আনুষাঙ্গিক, এবং প্রযোজ্য পরিদর্শন প্রয়োজনীয়তা প্রদান করুন। বিদ্যমান উদ্ভিদ অঙ্কন এবং ইনস্টলেশন সীমাবদ্ধতা দরকারী যখন জাহাজ একটি প্রতিষ্ঠিত উত্পাদন সিস্টেমের সাথে একীভূত করা আবশ্যক। কোনো অমীমাংসিত প্রযুক্তিগত শর্ত পর্যালোচনার জন্য চিহ্নিত করা উচিত.
14. চূড়ান্ত নির্বাচন বিবেচনা
উপযুক্ত নির্বাচনPTFE রেখাযুক্ত সরঞ্জামরাসায়নিক মাধ্যম, আস্তরণের নির্মাণ, জাহাজের গঠন, অপারেটিং অবস্থা এবং প্রক্রিয়া ইন্টারফেসের একটি সমন্বিত মূল্যায়ন প্রয়োজন। রিঅ্যাক্টর, স্টোরেজ ট্যাঙ্ক, রিসিভার এবং মিক্সিং ট্যাঙ্কগুলি বিভিন্ন ফাংশন পরিবেশন করে, তাই তাদের কনফিগারেশনগুলি বিনিময়যোগ্য পাত্র হিসাবে বিবেচিত না হয়ে তাদের উদ্দেশ্যমূলক দায়িত্বগুলির চারপাশে বিকাশ করা উচিত।
একটি সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন রাসায়নিক গঠন এবং ঘনত্ব, তাপমাত্রা, ইতিবাচক চাপ বা ভ্যাকুয়াম, ক্ষমতা, মাত্রা, সংযোগ অবস্থান, আনুষাঙ্গিক, এবং পরিদর্শন মানদণ্ড সংজ্ঞায়িত করা উচিত। নকশা পর্যালোচনার সময় ইনস্টলেশন, পরিষ্কার, রক্ষণাবেক্ষণ এবং পূর্ববর্তী প্রক্রিয়ার বৈচিত্রগুলিও বিবেচনা করা উচিত।
এই বিবরণগুলি প্রাথমিকভাবে প্রদান করা প্রস্তাবিত সরঞ্জাম মূল্যায়নের জন্য একটি স্পষ্ট ভিত্তি স্থাপন করতে সহায়তা করে। এটি অনুপস্থিত তথ্য সনাক্ত করা, প্রক্রিয়া সংযোগগুলি সমন্বয় করা এবং উত্পাদন শুরু করার আগে ডিজাইনের প্রয়োজনীয়তাগুলি নিশ্চিত করা সহজ করে তোলে।
আপনার রাসায়নিক সরঞ্জামের প্রয়োজনীয়তা নিয়ে আলোচনা করুন
উপযুক্ত কনফিগারেশন সম্পর্কে প্রযুক্তিগত আলোচনা শুরু করতে আপনার প্রক্রিয়ার মাধ্যম, ঘনত্ব, অপারেটিং তাপমাত্রা, চাপ বা ভ্যাকুয়াম অবস্থা, প্রয়োজনীয় জাহাজের ক্ষমতা এবং সংযোগ বিন্যাস ভাগ করুন।
আপনার সরঞ্জাম প্রয়োজনীয়তা জমা দিন
